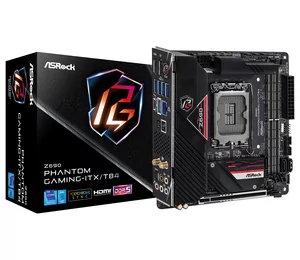

ASRock Z690 Phantom Gaming-ITX/TB4

Carte mère - date de sortie : deuxième trimestre 2022

Si le format ATX est indiscutablement le standard actuel en matière de PC, à fortiori de machines plutôt musclées, tous les constructeurs y vont aujourd’hui de leur produit micro-ATX ou mini-ITX afin de convaincre un plus large public. Nous nous sommes penchés sur la seconde option.

Résumé du test

ASRock Z690 Phantom Gaming-ITX/TB4
  • Compacité du mini-ITX
  • PCIe 5.0 et DDR5 au menu
  • 2 ports M.2, 1 avec dissipateur

Prix mis à part, impossible de ne pas tomber sous le charme de cette Phantom Gaming-ITX/TB4 qui nous permet de reprendre le fameux slogan de notre constructeur automobile national : « elle a tout d’une grande ». Malgré sa petite taille, elle intègre effectivement tous les raffinements que l’on ne trouve généralement que sur des modèles pleine taille.

Z690 oblige, on peut ainsi compter sur un port PCI Express 5.0, deux emplacements de DDR5, de l’USB 3.2 Gen 2x2 et même du Thunderbolt 4. La partie stockage n’est pas délaissée avec tout de même deux ports M.2 acceptant des SSD NVMe PCIe 4.0 x4 et, bien sûr, la présence des réseaux Bluetooth 5.2, Wi-Fi 6E et LAN Ethernet 2.5 GbE.

Nous avions commencé par cela, le seul reproche que l’on peut faire à ASRock et à sa Phantom Gaming-ITX/TB4, c’est son prix. À l’image de (trop) nombreuses solutions Z690, la carte est encore hors de prix à plus de 450 euros. À ce tarif, on ne peut même pas se faire plaisir avec des LED dans tous les sens, mais on pourra faire baver le voisin avec les dernières technologies du moment.

ASRock Z690 Phantom Gaming-ITX/TB4 au meilleur prix

Fiche technique ASRock Z690 Phantom Gaming-ITX/TB4

Résumé

Support du processeur (socket)
Intel LGA1700
Chipset
Intel Z690 Express
Type de mémoire
DDR5
Format de mémoire
DIMM 288 pins (DDR5)
Connecteur(s) graphique
PCI Express 5.0 16x
Slots PCI
PCI Express 5.0 16x
Contrôleur Ethernet
Intégré - 2.5 GbE
Bluetooth
Oui
Wi-Fi
Oui
Fonctionnalités d'Overclocking avancées
Oui
Format de carte mère
Mini ITX

Processeur

Support du processeur (socket)
Intel LGA1700
Chipset
Intel Z690 Express
Compatible avec coeur graphique intégré au CPU
Oui

Mémoire

Type de mémoire
DDR5
Format de mémoire
DIMM 288 pins (DDR5)
Fréquence Mémoire
DDR5 6000 MHz, DDR5 5800 MHz, DDR5 5600 MHz, DDR5 5400 MHz, DDR5 5200 MHz, DDR5 5000 MHz, DDR5 4800 MHz, DDR5 6400 MHz, DDR5 6200 MHz
Technologie mémoire
Dual Channel
Capacité maximale de RAM (Total)
64GB
Capacité maximale de RAM par slot
32GB

Slots d'extension

Connecteur(s) graphique
PCI Express 5.0 16x
Slots PCI
PCI Express 5.0 16x
Type de multi-GPU
Aucun

Audio

Chipset Audio
Realtek ALC1220
Nombre de canaux audio
7.1

Réseau

Contrôleur Ethernet
Intégré - 2.5 GbE
Norme Ethernet
2.5 Gbps Gigabit Ethernet (2.5 GbE)
Bluetooth
Oui
Version Bluetooth
5.2
Wi-Fi
Oui
Version Wi-Fi
6

Stockage

RAID supporté
Oui
Connecteurs Disques
M.2 - PCI-E 4.0 4x + SATA 6 Gb/s
Modes RAID supportés
0 (Zero), 1, 5, 10

Connectique

Nombre de connecteurs pour ventilateurs
3
Connecteurs panneau arrière
2.5 Gigabit Ethernet - RJ45, Audio numérique S/PDIF Optique, Bouton màj BIOS, DisplayPort, HDMI, Jack 3,5mm, Thunderbolt 4/USB-C, USB 3.2 Gen1 Type A, USB 3.2 Gen2 x2 Type A
Connecteurs additionnels
ATX 20 + 4 Broches, Connecteur(s) LED RGB, USB 2.0 interne, USB 3.2 interne
Normes USB
USB 2.0, USB 3.2

Équipement

Fonctionnalités d'Overclocking avancées
Oui
Support TPM (Trusted Platform Module)
Oui
LED
Non

Caractéristiques physiques

Format de carte mère
Mini ITX
Longueur
170mm
Largeur
170mm
