Comme à son habitude, quelques semaines après la sortie du chipset fer-de-lance de sa 13ᵉ génération de processeurs (le Z790), Intel a lancé une puce plus accessible. Le B760 a pour principal objectif de faire baisser le prix des cartes mères et, à plus ou moins 150 euros, l’ASRock B760M Pro RS-D4 mettrait pratiquement Raptor Lake « à portée de main ».
- Plutôt bon marché
- CPU Alder et Raptor Lake
- Compatible DDR4-5333
- WiFi simple à ajouter
- Pas de PCIe Gen 5
- Pas d'USB 20 Gbps
- Un seul dissipateur M.2
Fiche technique ASRock B760M Pro RS-D4
Résumé
Processeur
Mémoire
Slots d'extension
Audio
Réseau
Stockage
Connectique
Équipement
Caractéristiques physiques
Petit budget et impasse sur la DDR5, le PCIe Gen 5
La B760M Pro RS-D4 est l’occasion de revenir au cœur de métier d’ASRock, les cartes mères d’entrée de gamme, plutôt bon marché. De fait, nous ne serons pas surpris de découvrir un bundle dépouillé : c’est bien simple, à l’intérieur de la boîte, on ne trouve que la carte mère, le manuel de l’utilisateur, deux câbles SATA ainsi qu’une entretoise et trois petites vis de fixation pour les trois ports M.2. Remarquez, on ne demandait pas grand-chose de plus.

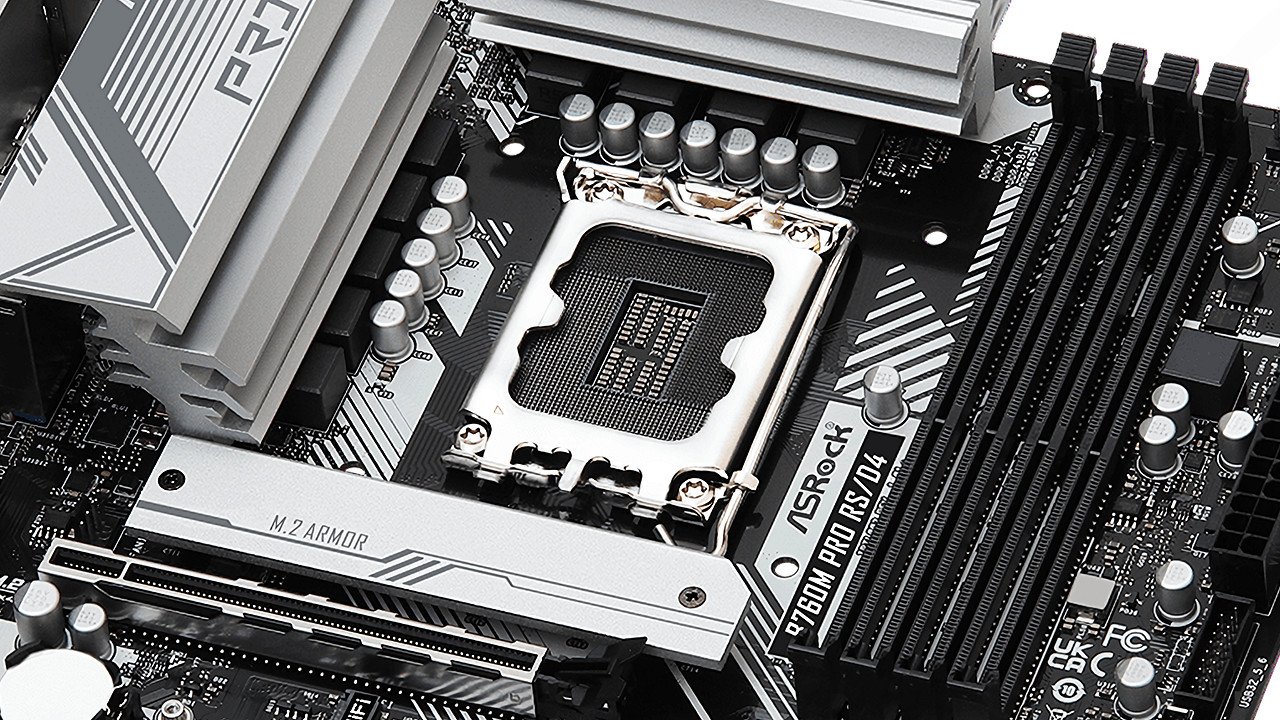

Avec et sans les dissipateurs entourant le socket LGA1700 © Nerces pour Clubic
Une fois la carte sortie, on remarque la simplicité d’un modèle qui mêle le noir du PCB et des connecteurs au gris des éléments de dissipation thermique. Bien sûr, l’ensemble est organisé autour du socket LGA1700. À ses côtés, on trouve tout d’abord l’étage d’alimentation en 7+1+1 avec un contrôleur PWM Richtek RT3628AE. Le connecteur d’alimentation est bien entendu un 24 broches. Cependant, un unique 8 broches est utilisée pour le CPU qu’il ne sera pas possible d’overclocker, B760 oblige.
Le format micro-ATX n’a pas empêché ASRock d’intégrer quatre emplacements DIMM pour un maximum de 128 Go de DDR4-5333. Contraint cette fois par le format de sa carte mère, ASRock ne propose que trois emplacements PCI Express : un port en Gen 4 x16, un port en Gen 4 x4 et un port en Gen 4 x1. Un regret donc puisque le PCIe Gen 5 n’est pas au menu alors que la version DDR5 de la carte mère le propose.
Trois ports PCI Express, mais pas de PCIe Gen 5 au menu © Nerces pour Clubic
Une (relative) déconvenue qui se poursuit sur les ports M.2. On est d’abord plutôt contents de voir trois emplacements M.2 : deux sont au format 2280 et le troisième est un 2230 prévu pour accueillir une carte WiFi. Hélas, les deux 2280 ne sont que PCIe Gen 4 x4, ASRock ayant donc complètement fait l’impasse sur le PCIe Gen 5. Autre regret, seul le premier emplacement M.2 est doté d’un dissipateur thermique. Attention à la chauffe du second en conséquence.
Pour le reste, rien que de très classique avec, à chaque fois, une proposition « limitée, mais suffisante » d’ASRock qui propose, par exemple, six prises 3 broches pour ventilateurs quatre ports SATA, deux headers USB2, un header USB3.2 Type-A et un header USB3.2 Type-C. L’audio est confié à un contrôleur Realtek ALC897 alors que le réseau (2,5 GbE) dépend d’un Dragon RTL8125BG. Enfin, notons l’intégration d’une plaque I/O Shield. Bon point.
Quelques écrans du classique BIOS de la carte mère © Nerces pour Clubic
BIOS et accompagnement logiciel
Pour le BIOS UEFI de sa carte mère, ASRock n’a pas fait dans l’originalité débridée et les habitués de la marque seront en terrain connu que ce soit pour l’interface « basique » ou sa version « avancée ». Les options sont relativement nombreuses compte tenu des limitations techniques du chipset B760. Bien sûr, il est ainsi possible d’activer le profil XMP de la DDR4 et de booster la fréquence de cette dernière jusqu’à 5 333 comme nous le disions précédemment.
Notons aussi la possibilité de jouer sur les éclairages LED via l’outil ASRock Polychrome RGB ou sur les ventilateurs avec le module FAN-Tastic Tuning. Bien sûr, un outil de mise à jour du BIOS est aussi disponible, mais nous préférons insister sur la possibilité les limites de puissance délivrée au CPU. ASRock reste ici fidèle aux recommandations d’Intel en limitant la puissance maximale dans le temps. Il suffit de jouer avec l’option de Long Duration Power Limit pour débloquer tout cela.
Quatre des principales pages d'A-Tuning, le soft d'optimisation © Nerces pour Clubic
Enfin, sans surprise, compte tenu de la simplicité du bundle matériel, il n'y pas masse de logiciels à se mettre sous la dent. Comme à son habitude, ASRock permet de modifier, sous Windows, toutes les LED du PC au travers de son outil Polychrome SYNC. Le second programme offert n’est autre qu’A-Tuning, un petit soft pour faire le plein d’informations sur son système et modifier fréquences et tensions. Rien d’extraordinaire à signaler donc.
Performances générales
Pour ce test de carte mère, nous avons logiquement reconduit notre plateforme de référence de la génération Raptor Lake d’Intel avec, donc, un Core i9-13900K au cœur de la configuration. En revanche, limitation à la DDR4 oblige, nous avons mis de côté notre DDR5-5600 pour de la DDR4 configurée en 3 200, les spécifications standards du processeur en la matière.
Complété par les informations très précises de CPU-Z © Nerces pour Clubic
Configuration de test
- Carte mère : ASRock B760M Pro RS-D4
- Processeur : Intel Core i9-13900K
- Mémoire : G.Skill Trident Z5 DDR4-3600 CL15 (2x 16 Go)
- Carte graphique : ASUS TUF RTX 3080 Gaming OC
- SSD « système » : Kingston KC3000 2 To
- Refroidissement : ASUS ROG Ryujin II 360
- Alimentation : be quiet! Straight Power 11
Côté logiciel, nous utilisons Windows 11 Professionnel 64-bit 22H2 22621.607. Nous exploitons les derniers pilotes chipsets signés Intel (10.1.19468.8385) et avons mis à jour notre GeForce RTX 3080 de sorte qu’elle exploite les derniers pilotes signés NVIDIA (536.23).
Test mémoire, AIDA64
Afin de réduire les coûts, ASRock a ici opté pour de la DDR4. Sans surprise, il n’est pas question de rivaliser avec les débits de nos plateformes en DDR5. Cela dit, avec des débits d'environ 50 000 Mo/s, le contrôleur mémoire s’en sort correctement et il reste possible de se réconforter en pensant que la latence d’à peine 60 ns est hors de portée de la DDR5 la plus rapide.
Test CPU, Cinebench R23
À l’aide de Cinebench R23 nous évaluons plus directement les performances du processeur et nous touchons ici aux premières limites du chipset B760. En effet, en single thread, aucun souci, notre Core i9-13900K se comporte même un chouia mieux que sur Z790. En revanche, le test multithread est clairement à l’avantage du chipset le plus performant d’Intel.
Test CPU, Geekbench 5
Nous cherchons toujours à confirmer les résultats de Cinebench R23 en prenant l’exemple de Geekbench 5. Les conclusions sont rigoureusement identiques : le Core i9-13900K est de nouveau un chouia plus à l’aise en single thread sur le B760, mais est largement moins performant sur ce chipset dès lors que l’on parle de multithread.
Test général, PCMark
Nous avons toujours un faible, lors du test d’une carte mère, pour PCMark grâce à sa faculté à simuler un usage pratique de la machine. Preuve que le multithread n’est pas encore adopté partout de la même manière, nous ne retrouvons pas ici les écarts observés précédemment. En réalité, l’ASRock B760M Pro RS-D4 fait même un tout petit peu mieux que nos cartes mères Z790, des modèles plutôt bon marché, il est vrai.
Test stockage, CrystalDiskMark
Avec CrystalDiskMark, nous passons à l’étude du SSD M.2. Il est ici à noter que le chipset B760 ne permet pas la prise en charge du PCIe Gen 5. Pour ce test, nous nous sommes donc contentés de notre Corsair MP600 Force, un modèle PCIe Gen 4 plutôt performant. Le B760 autorise des débits en lecture comparables à ceux du Z790. En revanche, nous notons un petit creux sur le test en écriture séquentielle. Rien de dramatique.
Test Ethernet, Copie de fichiers
Comme la plupart des cartes mères du moment, l’ASUS Prime Z790-A WiFi intègre un contrôleur Ethernet 2,5 GbE. En l’occurrence, il s’agit d’un Intel i225/i226 qui correspond donc à ce que l’on trouve chez nos deux cartes mères concurrentes. Les débits sont logiquement du même acabit avec plus ou moins 230 Mo/s, un chiffre plus qu’honorable.
ASRock B760M Pro RS-D4 : l’avis de Clubic
