MSI MAG B660M Mortar WiFi DDR4
Résumé MSI MAG B660M Mortar WiFi DDR4

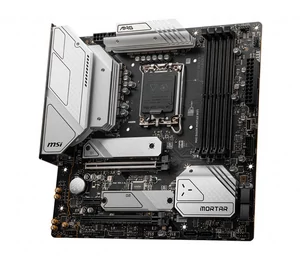

La carte mère MSI MAG B660M Mortar WiFi DDR4 est un modèle micro ATX conçu pour les processeurs Intel LGA1700. Elle prend en charge un large éventail de vitesses de mémoire DDR4, allant de 2133 MHz à 4800 MHz, et offre un support Dual Channel jusqu'à 128 Go de RAM totale (32 Go par slot). Ses emplacements d'extension comprennent un port PCI Express 4.0 16x et des slots PCI Express 3.0 16x (4x) et 1x. Pour la connectivité, la carte mère est équipée d'un contrôleur Ethernet 2.5 Gbps Gigabit, du Bluetooth 5.2, et prend en charge le Wi-Fi 6. En termes de stockage, elle offre des connecteurs M.2 PCI-E 4.0 4x et SATA 6 Gb/s, ainsi que des ports SATA Revision 3. Au niveau des ports d'E/S, on retrouve notamment un DisplayPort, un HDMI, des ports USB 2.0, USB 3.2 Gen1 Type A, et USB 3.2 Gen2 x2 Type C, et un audio numérique S/PDIF Optique.
Les plus
- Design simple et efficace
- Dissipateur pour chaque M.2
- Performances du chipset B660
- Gestion avancée de la DDR4
- Combo avec le Core i5-12400
- Deux ports 8 broches CPU
Les moins
- Pas de PCIe 5.0, pas de DDR5
- Pas de clé USB pour les pilotes
Conclusion
Après plusieurs tests axés sur le chipset « fer-de-lance » de la gamme Alder Lake, le Z690, nous avions à cœur de vérifier les qualités du B660. Nous n’avons pas été déçus et s’il est moins novateur, plus classique que son grand frère, ce nouveau chipset sera aussi bien plus adapté aux besoins de la très grande majorité des utilisateurs.
Bien sûr, compte tenu du coût réduit d’une telle solution, les fabricants de cartes mères n’exploiteront pas non plus toutes les spécificités des processeurs Alder Lake. Ainsi, sur cette MAG B660M Mortar WiFi, le PCI Express 5.0 est aux abonnés absents et qu’il s’agisse de la carte graphique ou des SSD, il faut se contenter du PCI Express 4.0. MSI a aussi décidé de faire l’impasse sur la DDR5 pour se contenter de ces bonnes vieilles barrettes de DDR4.
Notre MAG B660M Mortar WiFi n’est donc pas ce que l’on peut appeler une « solution d’avenir ». Pour autant, les technologies actuelles, rodées et disponibles, sont parfaitement intégrées. Associée à un Core i5-12400 et de bonnes barrettes de DDR4, cette carte MSI doit permettre de monter une machine relativement économique et pour autant diablement performante. Du tout bon.
8 /10
Alternatives MSI MAG B660M Mortar WiFi DDR4
Publicité
Comparatif MSI MAG B660M Mortar WiFi DDR4
Fiche technique MSI MAG B660M Mortar WiFi DDR4
Processeur
| Support du processeur (socket) | Intel LGA1700 |
| Chipset | Intel B660 Express |
| Compatible avec coeur graphique intégré au CPU | Oui |
Mémoire
| Type de mémoire | DDR4 |
| Format de mémoire | DIMM 288 pins (DDR4) |
| Fréquence Mémoire | DDR4 2133 MHz, DDR4 2400 MHz, DDR4 2666 MHz, DDR4 2800 MHz, DDR4 2933 MHz, DDR4 3000 MHz, DDR4 3066 MHz, DDR4 3200 MHz, DDR4 3300 MHz, DDR4 3333 MHz, DDR4 3400 MHz, DDR4 3466 MHz, DDR4 3533 MHz, DDR4 3600 MHz, DDR4 3666 MHz, DDR4 3733 MHz, DDR4 3800 MHz, DDR4 3866 MHz, DDR4 4000 MHz, DDR4 4066 MHz, DDR4 4133 MHz, DDR4 4200 MHz, DDR4 4266 MHz, DDR4 4300 MHz, DDR4 4333 MHz, DDR4 4400 MHz, DDR4 4466 MHz, DDR4 4500 MHz, DDR4 4600 MHz, DDR4 4666 MHz, DDR4 4700 MHz, DDR4 4733 MHz, DDR4 4800 MHz |
| Technologie mémoire | Dual Channel |
| Capacité maximale de RAM (Total) | 128Go |
| Capacité maximale de RAM par slot | 32Go |
Slots d'extension
| Connecteur(s) graphique | PCI Express 4.0 16x |
| Slots PCI | PCI Express 3.0 16x (4x), PCI Express 3.0 1x |
| Type de multi-GPU | 2-Way AMD CrossFire |
Audio
| Chipset Audio | Realtek ALC1200 |
| Nombre de canaux audio | 7.1 |
Réseau
| Contrôleur Ethernet | Realtek RTL8125BG |
| Norme Ethernet | 2.5 Gbps Gigabit Ethernet (2.5 GbE) |
| Bluetooth | Oui |
| Version Bluetooth | 5.2 |
| Wi-Fi | Oui |
| Version Wi-Fi | 6 |
Stockage
| RAID supporté | Oui |
| Connecteurs Disques | M.2 - PCI-E 4.0 4x, M.2 - PCI-E 4.0 4x + SATA 6 Gb/s, Serial ATA 6Gb/s (SATA Revision 3) |
| Modes RAID supportés | 0 (Zero), 1, 5, 10 |
Connectique
| Nombre de connecteurs pour ventilateurs | 4 |
| Connecteurs panneau arrière | 2.5 Gigabit Ethernet - RJ45, Audio numérique S/PDIF Optique, DisplayPort, HDMI, Jack 3,5mm, USB 2.0, USB 3.2 Gen1 Type A, USB 3.2 Gen2 x2 Type C |
| Connecteurs additionnels | ATX 20 + 4 Broches, PCI Express 8 Broches, USB 2.0 interne, USB 3.2 interne |
| Normes USB | USB 2.0, USB 3.2 |
Équipement
| Fonctionnalités d'Overclocking avancées | Non |
| Support TPM (Trusted Platform Module) | Oui |
| LED | LED RGB |
Caractéristiques physiques
| Format de carte mère | Micro ATX |
| Longueur | 244mm |
| Largeur | 244mm |
