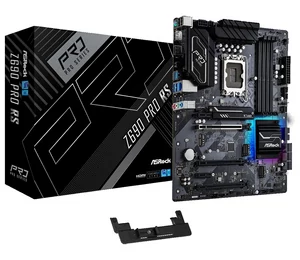

ASRock Z690 PRO RS

Carte mèreDate de sortie : 4ème trimestre 2021

Résumé ASRock Z690 PRO RS

La carte mère ASRock Z690 PRO RS est dotée d'un socket Intel LGA1700 et d'un chipset Intel Z690 Express. Compatible avec le cœur graphique intégré au CPU, elle prend en charge la mémoire DDR4 de type DIMM 288 broches à une fréquence de 3200 MHz en mode Dual Channel. Sa capacité maximale de RAM s'élève à 128 Go (32 Go par slot). En termes d'extension, elle dispose d'un connecteur graphique PCI Express 5.0 16x prenant en charge le CrossFireX. Au niveau audio, le chipset Realtek ALC897 assure une sortie en 7.1 canaux. Concernant le réseau, un contrôleur Ethernet Realtek intégré propose une connexion 2.5 Gbps Gigabit Ethernet (2.5 GbE). La carte mère ASRock Z690 PRO RS prend également en charge le RAID (modes 0, 1, 5, 10) et offre une connectique comprenant des ports M.2 (PCI-E 3.0 4x + SATA 6 Gb/s, PCI-E 4.0 4x), des ports USB, un port Thunderbolt 4, un connecteur TPM, etc. Son format ATX mesure 305 mm de longueur sur 244 mm de largeur.

Les plus
  • Plateforme Alder Lake / Z690
  • Performances de premier plan
  • DDR4 pour faire des économies
  • Le PCI Express 5.0 est présent
  • 3 M.2 dont 2 en PCIe Gen 4
Les moins
  • PCIe 5.0 sur un seul port PCI
  • Un seul dissipateur M.2 livré
  • Pas d'USB-C à l'arrière
  • Wi-Fi / Bluetooth en option
Conclusion

Alors que l’on se plaint – à raison – du surcoût engendré par les multiples changements liés à la plateforme Alder Lake, ASRock tente d’apporter un début de solution. Bien sûr, il faudra sans doute attendre la sortie du chipset B660 et de ses petits frères pour trouver des cartes mères réellement abordables, mais à plus ou moins 260 euros, cette Z690 PRO RS d’ASRock va incontestablement dans le bon sens.

Bien sûr, à ce tarif, il ne faut pas s’imaginer que la DDR5 sera au menu… mais en un sens tant mieux, tant cette nouvelle génération de barrettes est aussi introuvable qu’elle est onéreuse. De la même manière, le PCI Express Gen 5 est réservé au seul premier port PCIe, le reste des connecteurs et les ports SSD M.2 se contentant du PCI Express Gen 4. Là encore, on ne se formalise pas d’un tel choix et on se contente de remarquer simplement que c’est un peu moins rassurant pour l’avenir.

Reste qu’au-delà de ces quelques limitations techniques, la Z690 PRO RS assure l’essentiel attendu. Elle dispose de la plupart des fonctionnalités avancées du moment et même si tout est fait avec une certaine simplicité, il n’y pas lieu d’être scandalisé par le niveau de finition d’un produit « bien sous tous rapports ». ASRock signe là une carte qui doit permettre de démocratiser Alder Lake et, par exemple, de profiter de l’excellent rapport qualité / prix du Core i5-12600K sans (trop) se ruiner.

Publicité

Fiche technique ASRock Z690 PRO RS

Processeur
Support du processeur (socket)Intel LGA1700
ChipsetIntel Z690 Express
Compatible avec coeur graphique intégré au CPUOui
Mémoire
Type de mémoireDDR4
Format de mémoireDIMM 288 pins (DDR4)
Fréquence MémoireDDR4 3200 MHz
Technologie mémoireDual Channel
Capacité maximale de RAM (Total)128Go
Capacité maximale de RAM par slot32Go
Slots d'extension
Connecteur(s) graphiquePCI Express 5.0 16x
Type de multi-GPUCrossFireX
Audio
Chipset AudioRealtek ALC897
Nombre de canaux audio7.1
Réseau
Contrôleur EthernetRealtek intégré 2.5 GbE
Norme Ethernet2.5 Gbps Gigabit Ethernet (2.5 GbE)
BluetoothNon
Wi-FiNon
Stockage
RAID supportéOui
Connecteurs DisquesM.2 - PCI-E 3.0 4x + SATA 6 Gb/s, M.2 - PCI-E 4.0 4x
Modes RAID supportés0 (Zero), 1, 5, 10
Connectique
Nombre de connecteurs pour ventilateurs6
Connecteurs panneau arrière2.5 Gigabit Ethernet - RJ45, Audio numérique S/PDIF Optique, DisplayPort, HDMI, USB 2.0, USB 3.2 Gen1 Type A, USB 3.2 Gen2 x2 Type A
Connecteurs additionnelsATX 20 + 4 Broches, Audio panneau avant, Connecteur(s) LED RGB adressable(s), PCI Express 8 Broches, Thunderbolt 4, TPM, USB 2.0 interne, USB 3.2 interne
Normes USBUSB 2.0, USB 3.2
Équipement
Fonctionnalités d'Overclocking avancéesOui
Support TPM (Trusted Platform Module)En option
LEDLED RGB
Caractéristiques physiques
Format de carte mèreATX
Longueur305mm
Largeur244mm
