La carte d'extension pour faire de votre Raspberry Pi 4 un vrai NAS existe enfin !

Nathan Le Gohlisse
Spécialiste Hardware
15 décembre 2019 à 18h06
24
© Radxa via Tom's Hardware US

Le chinois Radxa a annoncé le week-end dernier son Rock Pi SATA HAT, une gamme permettant d'utiliser un ordinateur single-board en guise de NAS. La bonne nouvelle ? Cette lignée comprend un produit compatible avec avec le Rock Pi 4 de Radxa, mais aussi avec le Raspberry Pi 4... Qu'on ne présente plus.

Transformer votre Raspberry Pi 4 en véritable serveur domestique NAS (Network Attached Storage) est enfin possible, grâce au Dual/Quad SATA HAT de Radxa. Rattaché à la famille Rock Pi SATA HAT, ce dernier peut prendre en charge jusqu'à quatre HDDs (2.5 ou 3.5 pouces) ou SSDs en passant par les quatre ports USB des Raspberry Pi 4 ou Rock Pi 4. L'accessoire est alimenté par l'intermédiaire d'un port USB-C, qui supporte les standards USB Power Delivery (PD) et Quick Charge (QC) à la fois pour les SSD 2,5 pouces raccordés et le Raspberry Pi 4.

© Radxa via Tom's Hardware US

Dual/Quad SATA HAT : des spécifications alléchantes

Voilà quelques unes des autres fonctionnalités du Dual/Quad SATA HAT de Radxa, listées par Tom's Hardware US :

  • Possibilité d'utiliser deux bus USB-3 indépendants sur Raspberry Pi 4
  • Prise en charge d'une alimentation ATX standard externe pour disque dur de 3,5 pouces
  • Ventilateur et dissipateur thermique pour le refroidissement du Raspberry Pi 4
  • Prise en charge du mode veille pour les disques dur
  • Support du protocole UASP
  • Support des configurations RAID 0/1/5
  • Ventilateur à commande PWM en option pour la gestion de la chaleur sur le disque dur
  • Affichage OLED en option pour l'adresse IP et les informations de stockage

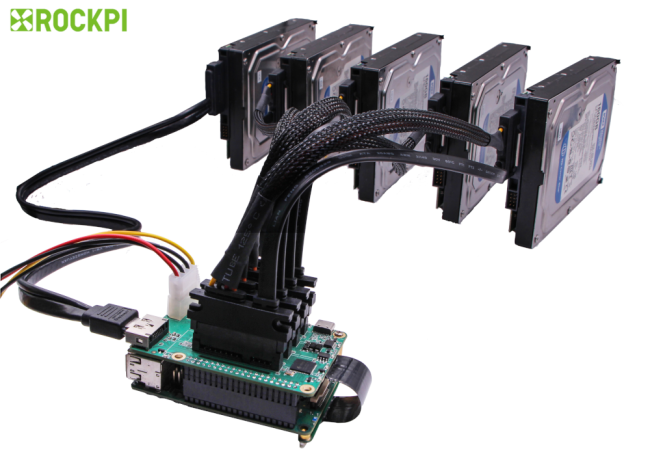

Penta SATA HAT : un autre modèle compatible uniquement avec le Rock Pi 4

Comme le souligne le média américain, Redxa a également annoncé un kit réservé seulement à son Rock Pi 4. Nommé Penta SATA HAT, ce dernier profite de quelques fonctionnalités bien à lui. La plus intéressante est certainement de pouvoir porter à cinq le nombre de HDDs ou SSDs raccordables. Pour ce faire, Radxa met à contribution le M.2/PCIe de son Rock Pi 4 pour ajouter un port SATA supplémentaire par rapport au Dual/Quad SATA HAT présenté plus haut.

© Radxa via Tom's Hardware US

Voici la liste complète des fonctionnalités de ce Penta SATA HAT :

  • Support d'un maximum de 5 HDDs / SSDs en 2,5" ou 3,5" pour jusqu'à 100 To de stockage
  • 4x SATA + 1x eSATA avec alimentation
  • Prise en charge des bus PCIe 2.1 à deux voies du Rock Pi 4
  • Alimentation via USB type-C avec support des standards USB PD pour les SSDs 2,5 pouces et le Rock Pi 4
  • Prise en charge d'une alimentation ATX standard externe pour les disques dur de 3,5 pouces
  • Prise en charge du mode veille des disques dur
  • Support des configurations RAID 0/1/5
  • Ventilateur à commande PWM en option pour la gestion de la chaleur sur le disque dur
  • Affichage OLED en option pour les informations relatives à l'IP et au stockage

Notons enfin que Radxa propose un boîtier (vendu séparément) capable d'abriter un Raspberry Pi 4, son kit Dual/Quad SATA HAT et jusqu'à 4 SSDs ou HDD de 2,5 pouces. Cet appareil n'est toutefois pas encore disponible à l'achat. Des accessoires semblables, mais compatibles cette fois avec le Penta SATA HAT et le Rock Pi 4 sont également attendus.

Source : Tom's Hardware
Soyez toujours courtois dans vos commentaires.
Respectez le réglement de la communauté.
24
17
rsebas3620
ca c’est bon maintenant on attends les boitiers
PastisD
Apparemment le constructeur en propose déjà un : https://wiki.radxa.com/Dual_Quad_SATA_HAT<br /> A 100€ tu as tout le kit : https://shop.allnetchina.cn/collections/frontpage/products/quad-sata-hat-case-for-raspberry-pi-4
rsebas3620
compatible raspberry 3b et 3b+
rsebas3620
je vies de regarder et c’est la version 2.5 et surtout sans le raspberry
Elinyhs
Oui, il faudrait aussi un boîtier avec 4 disques durs 3.5 pouces.
utopyxte
Le boitier pour 4x2.5"+RaspPI4 a été annoncé en meme temps https://wiki.radxa.com/News/2019/12/introduce-rockpi-sata-hat<br /> Sinon c’est très intéressant surtout le penta qui utilise 2 lignes pcie alors que le premier utilise l’usb. ce qui fera surement défaut c’est le suivi logiciel des rock pi
jleheurteur
Ok mais vous mettez quoi comme OS dessus ? Car perso des 3 différents NAS que j’ai eu dans ma vie, l’OS est ce qu’il y’a de plus important, il permet d’optimiser, gérer correctement les modes RAID. Surtout que la plupart des OS de marques pour les NAS propose des API à rajouter facilement.<br /> Ce mode bac à sable de NAS me semble un peu flou et dangereux, la partie hardware n’est pas selon moi la plus importante.
laurent_h
Pas mal , mais quel OS dédié NAS est compatible avec le raspi ?<br /> autre question, la prise en charge raid est logicielle ou matérielle ?
Nounours_Psx
Mouais, pour le même prix « tout compris » alimentation, boitier, mainboard, refroidissement, t’as un synology DS219j certes 1 seul HDD mais en 3.5 ou 2.5 et OS inclu (et plébicité) donc en fonction de l’utilisation et de la difficulté de mise en oeuvre cette solution ne peut être compétitive que si c’est pour la mettre en concurrence avec DS416slim par exemple et encore il faut voir les perf, un sinon pour le particulier c’est OUT.
Urleur
pas mal, reste plus que le boîtier.
Doss
Vivement la review sur Clubic car à 1ere vue ça à l’aire sympa comme extension
PsykotropyK
Quel intérêt sur un Raspberry Pi? La puissance du bousin doit limiter à fond l’utilisation possible. Et comme dit par @Nounours on a bien mieux au même prix.
utopyxte
mouais alors le bas de gamme Synology avec Synology os j’en suis revenu, pas tres flexible et pas tres fou
utopyxte
L’os faudra se tourner vers openmediavault sur base debian par exemple
utopyxte
Par contre Rock64 (pine64) et Rock Pi (raxda) ce sont pas les meme sociétés? ca prête vraiment a confusion.
rsebas3620
pour l’os raspbian… une recherche et vous devriez trouver des tuto
m0k0
Comparer un matériel propriétaire 1 baie avec OS propriétaire, un CPU Armada dual-core de 800MHz et 256MB de RAM avec un matériel libre 4 baies avec OS libre, un CPU 4 Coeurs 1.5 Ghz (ARMv8) et 4 Giga de RAM ne rime pas à grand chose.<br /> C’est sur qu’un Synology 119J sera moins cher, mais ce n’est pas la même démarche, ni les mêmes besoin.
bmustang
et les perfs dans tout ça !? Je préfère un nas Qnap pour cette tâche, plus performant et stable.
Blap
Le raspberry Pi t’en fais ce que tu veux au niveau logiciel, c’est très ouvert et tu peux aussi en faire un peu ce que tu veux niveau hardware.<br /> Ca ouvre d’enormes possibilités et en plus c’est bien plus rigolo.<br /> Et niveau performances c’est laaaaaaargement suffisant pour la plupart des gens.
eric3
Bonjour la bidouille… Le connecteur externe usb est juste horrible et les perfs doivent pas etre terrible<br /> Si vous voulez quelque chose de plus sérieux (made in singapor) pour faire un NAS RAID jus sur Sata 3.0 et qui ne surchauffera pas, il y a https://kobol.io/helios4/ et bientot l’helios64.<br /> Open-source et open-hardware, nous avons des helios4 et je peux dire que c’est mieux que synology.<br /> Seul problème. Attendre les batch qui sont produit en petites quantités et qui s’arrachent comme des petits pains.
PsykotropyK
Je comprend l’utilité en terme de bidouille du raspberry. Mais je vois pas le rapport avec un NAS. A moins de ce dire « tiens je vais mobiliser x To de disques, pour le simple plaisir de construire un NAS moi même. RAF des perfs de m*** ». J’y crois pas.
mathojojo57
Apparemment Openmediavault :<br /> https://github.com/OpenMediaVault-Plugin-Developers/docs/blob/master/Adden-B-Installing_OMV5_on_an%20R-PI.pdf
ratomms
Mais le soucis c’est l’alimentation parce qu’ils disent qu’il faut une alimentation plus de 40w. L’alim normale est de 15w. Je les ai posé la question et ils disent que effectivement il faut une alimentation de 40w min. Et ils comptent la commercialiser bientôt
bmustang
à quand la possibilité de virtualiser plusieurs vm windows et linux avec cet équipement ?
