Le développement des processus de gravure 20A et 18A achevé : Intel dans les temps

Nerces
Spécialiste Hardware et Gaming
08 mars 2023 à 14h15
18
© Intel
© Intel

Petit à petit, Intel rattrape le retard technologique qu'elle pouvait avoir sur TSMC et semble même en passe de redevenir leader du secteur.

En juillet 2021, peu de temps après l'arrivée à sa tête de Pat Gelsinger, Intel avait présenté la technologie de gravure 20A. Il s'agit d'un processus en 5 nm, mais Intel le compare à celui de 2 nm de ses concurrents.

Phase de conception achevée

Bonne nouvelle donc, un peu moins de deux ans après cette introduction, le développement de l'Intel 20A semble se passer comme prévu. Ainsi, rapportés par Tom's Hardware, les propos de Wang Rui sont plus que rassurants.

© Tom's Hardware
© Tom's Hardware

Le responsable de la division chinoise d'Intel précise que le développement du processus 20A est achevé. En d'autres termes, il n'y a plus d'évolutions ou de modifications prévues. Cela ne veut toutefois pas dire qu'Intel sera en mesure de produire des semi-conducteurs en 20A dès demain.

En effet, si la définition des spécifications et des besoins de cette technologie est arrêtée, et si les outils et logiciels nécessaires pour sa mise en production sont déterminés, il reste encore pour Intel à commander tout ce dont elle a besoin afin de mettre en place ses lignes de production.

En ordre pour une production début 2024

Reste que cette annonce est un pas important pour Intel, qui se trouve parfaitement dans les clous pour entrer dans sa phase de production. Celle-ci donnera lieu au remplacement des transistors FinFET par les RibbonFET.

© Wccftech
© Wccftech

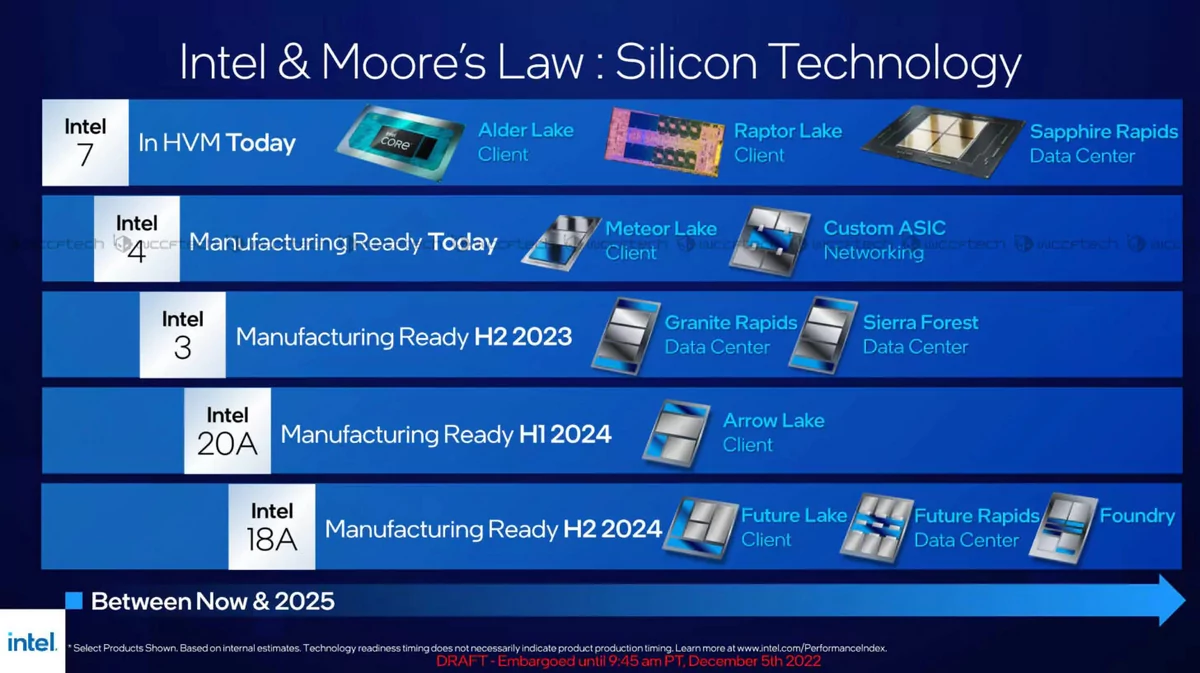

Côté feuille de route, il faut savoir que le processus Intel 20A ne doit pas être utilisé avant le premier semestre de l'année prochaine pour la production des processeurs de génération Arrow Lake. Mais une bonne nouvelle n'arrivant jamais seule, la suite des opérations est déjà en bonne voie.

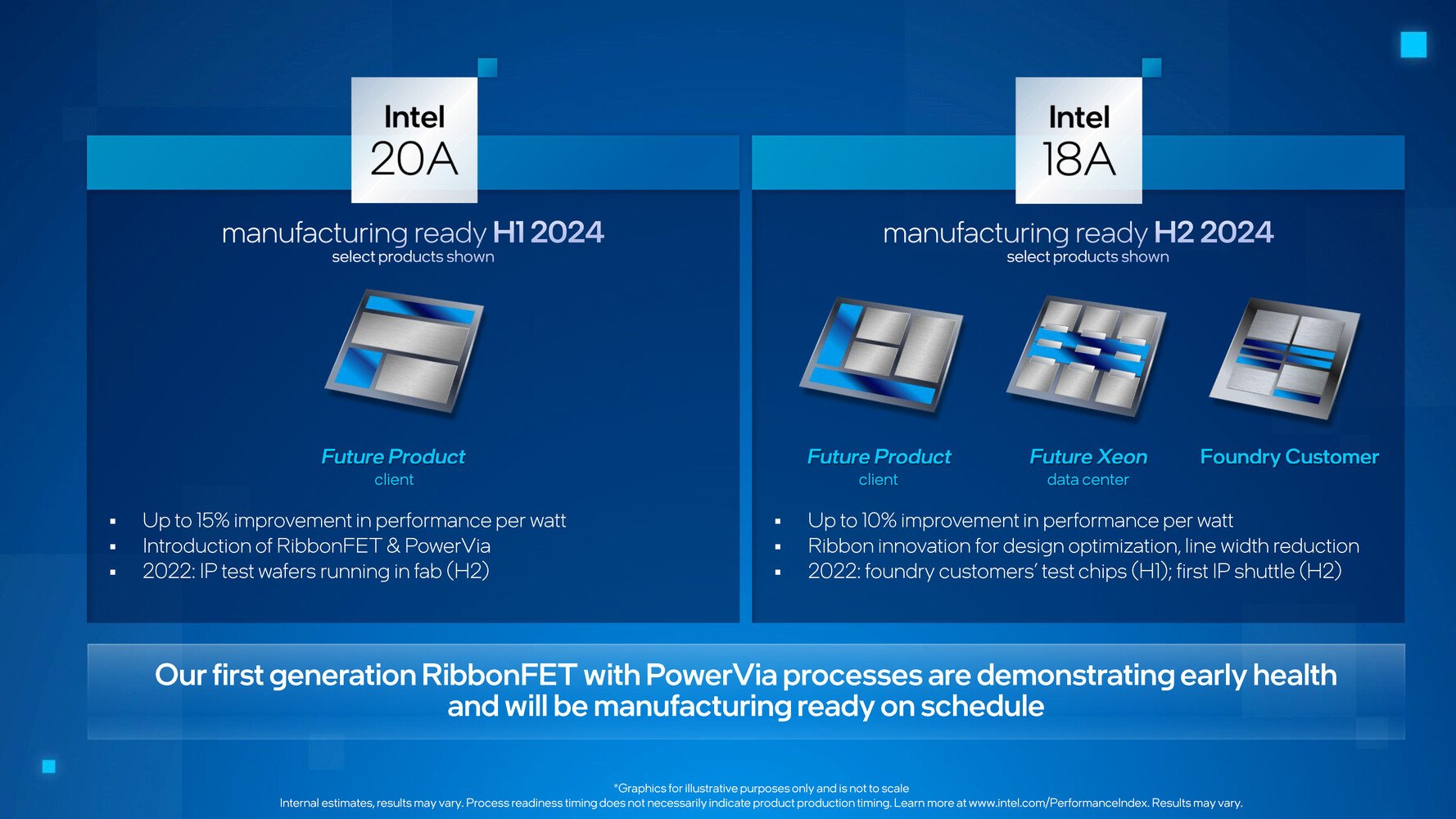

Wang Rui a précisé qu'à côté du 20A, les ingénieurs d'Intel ont bouclé les travaux autour du 18A. Là encore, la production de masse n'est pas attendue avant plusieurs mois, mais Intel est bien raccord avec ses projets de sortie de processeurs 18A, pas prévus avant le deuxième semestre 2024.

Source : Tom's Hardware
