Configurer sa Livebox 2

La Livebox 2 d'Orange à destination des particuliers existe en deux modèles. L'un est proposé par Sagem, l'autre par ZTE. Nous vous proposons ici un tour du propriétaire de leurs interfaces respectives. En effet, si les deux modèles possèdent une coque identique, leurs firmwares sont radicalement différents. Notez bien que le but de ce guide n'est pas d'expliquer en détail ce qu'est un routeur, un article dédié à la configuration d'un routeur est là pour les explications détaillées des concepts de base.

Côté hardware

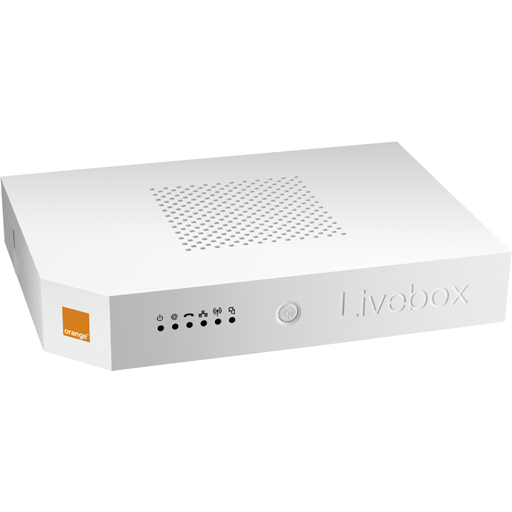

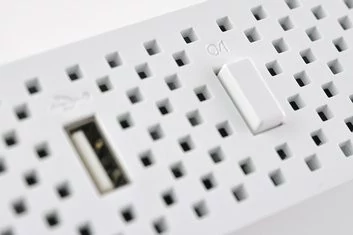

Commençons par détailler les spécificités physiques principales de cette Livebox 2. Pas besoin ici de différencier les modèle Sagem et ZTE puisqu'ils sont physiquement identiques. Cette box dispose d'un bouton poussoir marche/arrêt sur le sommet (si elle est installée de manière verticale bien évidemment), accompagné par un port USB 2.0.



En façade notons la présence d'un bouton WiFi. Celui-ci permet d'activer le WiFi facile pendant deux minutes d'une simple pression, ou d'éteindre/allumer le WiFi en restant appuyé plusieurs secondes.

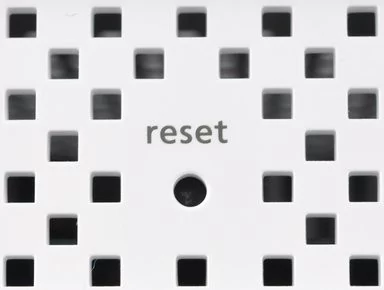

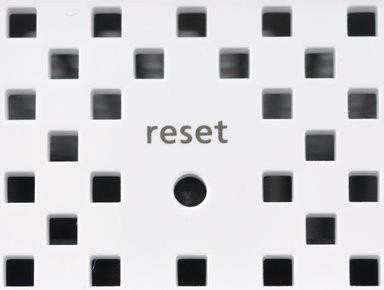

Un petit orifice nommé Reset est aussi présent du côté opposé aux voyants, permettant quant à lui de réinitialiser la box en maintenant quelques secondes un petit objet à l'intérieur (typiquement un trombone ou une mine de stylo).

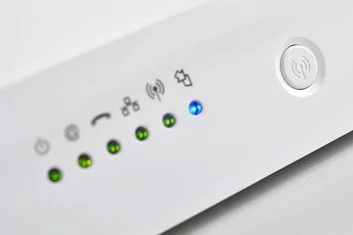

Concernant les voyants, ils sont au nombre de six. Outre une diode verte indiquant tout simplement si la Livebox est sous tension ou non, nous retrouvons plusieurs classiques. La diode du téléphone (en plus d'être allumée ou éteinte si vous disposez du service ou non) clignote lorsqu'une conversation est en cours, idem pour celle du WiFi, qui elle clignote lorsque le WiFi facile est activé. Pour terminer avec les voyants, celle du réseau s'anime lorsqu'il y a de l'activité sur celui-ci et la diode d'Internet (@)dispose quant à elle de trois états possibles :
Notons d'ailleurs qu'à l'allumage, ce voyant passe d'abord de l'état rouge clignotant à orange clignotant, avant de terminer à vert. Enfin, l'ultime diode clignote en bleu lorsqu'une mise à jour s'effectue ou se fixe lorsqu'elle échoue.

Comment identifier votre Livebox 2 : Sagem ou ZTE ?

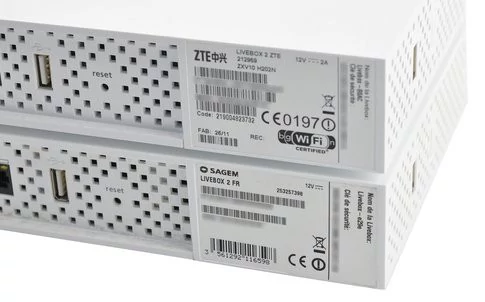

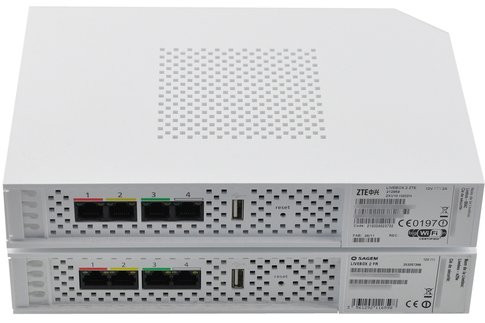

Nous le disions plus haut, il existe deux Livebox 2. L'une fabriquée par Sagem, l'autre par ZTE. Extérieurement, les deux box sont identiques. Pour savoir de quel modèle vous disposez, il suffit de retourner la Livebox 2 pour lire son étiquette : selon le fabricant vous verrez apparaître la marque Sagem ou ZTE comme vu ci-dessous.

La page d'accueil

L'accueil de l'interface de la box d'Orange est toujours accessible en tapant « 192.168.1.1 » ou plus simplement « livebox » dans la barre d'adresse de votre navigateur. Cet accueil vous montre non seulement les équipements actuellement connectés à votre réseau, mais il comporte aussi un résumé de différentes informations à propos de votre Livebox. Ainsi, vous pourrez notamment y consulter d'un coup d'œil l'état des services de votre box, mais aussi des données concernant le WiFi et des informations plus générales comme l'adresse IP ou le nom de votre appareil tout simplement.

Pour accéder à la configuration, grâce à l'onglet du même nom en haut de page, il vous faudra bien entendu vous authentifier avant, à l'aide du bloc Identifiant/Mot de passe, à droite de la page. Par défaut rappelons que ses identifiants sont admin/admin.

Mise à jour du 4 septembre 2012 : Orange vient de démarrer la diffusion du firmware 3.67.52.x sur les Livebox 2 Sagem. Celui-ci change leur logiciel de configuration et donc leur ergonomie au profit du logiciel SoftAtHome qui équipait déjà les Livebox 2 ZTE. Si vous êtes concerné par cette migration, rendez-vous sur les pages de configurations consacrées à la Livebox 2 ZTE, un peu plus loin dans ce guide, l'interface des deux box étant dorénavant similaire.

Gestion des équipements

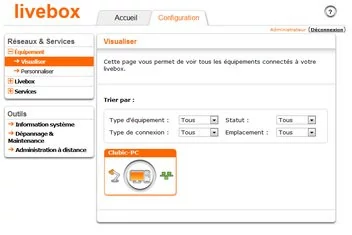

Une fois connecté et après avoir cliqué sur l'onglet « Configuration », vous arrivez dans l'entrée « Gestion des équipements ». Vous pourrez y voir les différentes machines actuellement connectées à votre réseau avec possibilité, en cliquant dessus, d'obtenir plus d'informations (adresse IP et MAC, type d'accès, statut...) et de limiter leur accès à Internet notamment. En effet, vous pourrez blacklister totalement des périphériques, ou plus simplement restreindre l'accès en fonction de plages horaires configurables. De plus, vous aurez la possibilité de vous y retrouver plus facilement dans votre installation grâce à un menu déroulant permettant d'indiquer le type des périphériques connectés (PC, téléphone, console...), et à l'entrée « Personnaliser »,où vous pourrez associer des noms, des icônes et des pièces à vos équipements.

Configuration simple et services

Continuons dans cette première rubrique « Réseaux & Services » avec l'entrée intitulée « Livebox ». Se trouvent dans celle-ci différentes sous-rubriques permettant de modifier ou de renseigner certains paramètres basiques de votre box. Ainsi, dans la partie « Internet » (celle s'affichant par défaut lors du tout premier démarrage), vous pourrez entrer vos identifiants de connexion fournis par Orange et indiquer votre type d'accès (ADSL ou fibre optique), tandis que dans « Administration » vous aurez la possibilité de désactiver les messages de confirmation de l'interface, changer le mot de passe et la langue de la Livebox, ou encore indiquer la durée d'une session d'administration notamment.

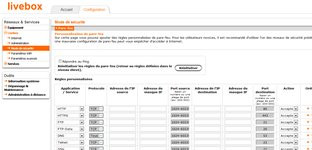

Pour gérer le pare-feu, rendez-vous dans « Mode de sécurité ». Vous pourrez y choisir l'un des trois modes prédéfinis (faible, moyen ou élevé) ou encore y configurer un mode personnalisé. Si vous optez pour cette solution, vous pourrez jouer sur les protocoles, les IP ou les ports, afin de mettre en place un filtrage plus précis. Se trouve aussi ici la case à cocher « Répondre au Ping », celle-ci autorisant ou non le ping de votre Livebox. Notez bien que le niveau « faible » signifie qu'il n'y a tout simplement aucun filtrage.

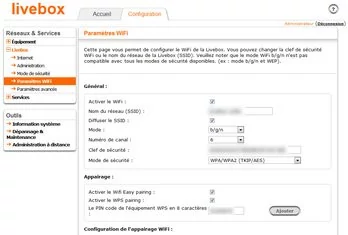

Passons à la section Paramètres WiFi, qui parle d'elle-même. En plus de bien évidemment pouvoir activer/désactiver le WiFi, ce menu vous permettra de changer le nom de réseau diffusé, le numéro de canal, le mode de sécurité utilisé et la clé associée, ou encore de filtrer les connexions par adresse MAC. Grâce à cette dernière fonction, vous pourrez créer une liste blanche de périphériques autorisés, afin de leur permettre de se connecter à votre réseau. En d'autres termes, tous les périphériques ne figurant pas sur cette liste ne pourront pas se connecter à votre Livebox, même s'ils disposent de la bonne clé ! Notons aussi la présence de cases permettant d'activer ou désactiver le Wifi Easy pairing et le WPS pairing. Ces fonctions servent pour mémoire à associer des équipements à votre Livebox sans avoir à taper la clé de sécurité. Vous n'aurez qu'à installer le logiciel fourni par Orange et appuyer sur le bouton WiFi de la Livebox pour le WiFi Easy pairing. Pas besoin de logiciel pour le WPS, qui fonctionnera avec une simple pression sur le bouton WiFi, mais uniquement sur Windows 7.

L'entrée « WiFi partagé » permet quant à elle d'activer ou désactiver cette fonction éponyme, utile pour partager sa connexion avec des utilisateurs extérieurs à votre réseau. Cette possibilité se configure non pas dans l'interface de la Livebox, mais dans son espace client sur orange.fr.

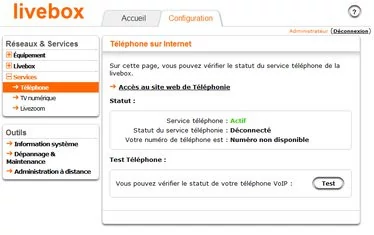

Dans la sous-rubrique « Services », vous pourrez consulter l'état du téléphone (avec possibilité de tester la VoIP et de voir votre numéro) et de la TV numérique (avec accès à l'option multi-décodeurs). La partie Livezoom est toujours là, bien que le service n'existe plus désormais...

Outils

Avant de passer aux fonctions plus poussées de votre box Orange, attardons-nous sur la seconde rubrique, « Outils ».

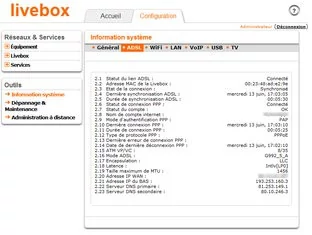

Vous retrouverez tout d'abord un grand nombre de données dans l'entrée « Informations système », réparties au sein de différents onglets. Si vous recherchez les paramètres de votre ligne, l'état de vos ports ethernet ou encore le mode de cryptage de votre WiFi, tout est là.

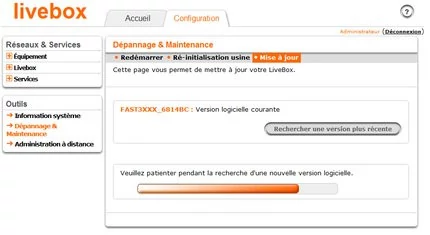

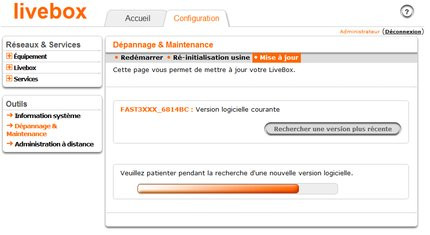

L'entrée « Dépannage & Maintenance » est tout indiquée si vous rencontrez des soucis avec votre box. En effet, au travers de trois onglets vous pourrez redémarrer celle-ci ou le module WiFi, réinitialiser la Livebox avec ses paramètres d'usine, ou encore rechercher la dernière mise à jour du firmware disponible.

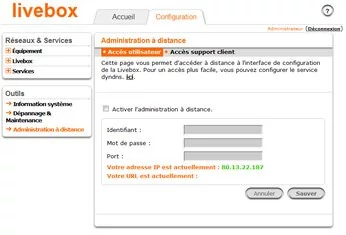

Le dernier point abordé dans cette page dédiée à la configuration de base sera l'administration à distance. Via l'entrée du même nom, vous pourrez configurer aisément un accès à distance pour vous même ou pour le support client en cas de soucis technique.

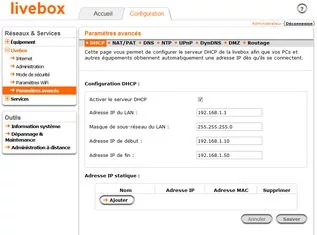

Pour des réglages plus poussés de la box, rendez-vous dans l'entrée « Paramètres avancés » de la sous-rubrique « Livebox ». Sont ici réparties, au travers de huit onglets, les possibilités plus complexes de votre box. Le premier, « DHCP », permet comme son nom l'indique de gérer le serveur DHCP intégré à la Livebox et notamment d'attribuer des IP statiques aux périphériques de votre réseau. Il vous suffira de cliquer sur « Ajouter », de sélectionner le nom de l'ordinateur ou du périphérique dans la liste et de taper l'adresse IP que vous souhaitez lui attribuer en permanence. Notons que si l'on veut changer l'adresse IP du LAN, c'est aussi ici que ça se passe.

Ouvrir ses ports

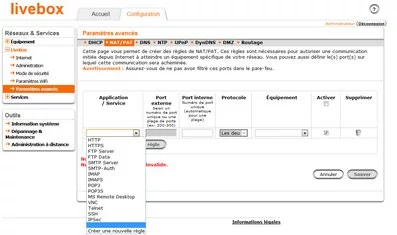

Possibilité importante des box Internet : ouvrir ses ports. En effet, certains ports doivent être correctement redirigés afin d'autoriser la communication entre différentes sources, et certains programmes nécessitent que des ports de la Livebox soient ouverts pour fonctionner correctement. C'est notamment le cas de logiciels de téléchargement pour utiliser au maximum le débit de sa connexion, ou encore de jeux pour pouvoir héberger des parties en lignes par exemple. Dans l'onglet « NAT/PAT » un premier menu déroulant vous permettra d'ouvrir simplement les protocoles souvent utilisés comme le HTTP, POP3, IMAP et autres SSH, mais aussi d'ajouter une application à la main en choisissant « Créer une nouvelle règle ». Une fois l'application ou le service choisis, vous n'aurez plus qu'à entrer le port correspondant, à choisir le protocole TCP, UDP ou les deux, puis à pointer vers l'équipement ou l'adresse IP concernée. Le choix du protocole dépend du service ou de l'application.

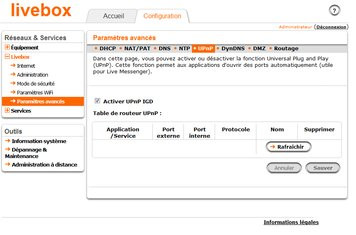

Parlons de l'entrée UPnP (Universal Plug and Play) tant que nous sommes dans les ports. Cette fonction, qui permet à la Livebox d'ouvrir automatiquement les ports, peut être désactivée ici. L'UPnP peut être la cause de bien des failles de sécurité, il peut donc être utile de la désactiver pour plus de sureté.

Toujours dans les paramètres avancés, il vous sera possible de gérer les serveurs DNS pour votre box via l'onglet éponyme. Vous pourrez y remplacer les serveurs DNS Orange utilisés par défaut par ceux de Google par exemple. Attention toutefois, utiliser des serveurs de résolution de noms différents peut engendrer des soucis de fonctionnement de certains services de la Livebox. L'onglet NTP vous autorisera quant à lui à changer le fuseau horaire sur lequel se base votre Livebox.

DynDNS, DMZ et routage

Voyons les trois derniers onglets de ce chapitre consacré aux paramètres avancés. L'onglet « DynDNS » pour commencer, vous permettra de profiter d'une redirection depuis un nom de domaine vers l'adresse IP de votre box via le service DynDNS, No-IP ou DtDNS. La configuration s'avère plutôt simple. Il suffit en effet de choisir le service auquel on s'est préalablement inscrit, saisir le nom de domaine, le nom d'utilisateur et son mot de passe, pour que la box se charge ensuite de mettre à jour automatiquement l'adresse IP assignée au nom de domaine dès que celle-ci change.

La partie DMZ (ou zone démilitarisée) sur cette Livebox 2 Sagem permet de rendre totalement accessible une machine (et une seule) depuis l'extérieur de votre réseau. Celle-ci ne bénéficiera en revanche d'aucune protection (ports ouverts, pas de pare-feu...), sans pour autant compromettre la sécurité de la totalité de votre LAN.

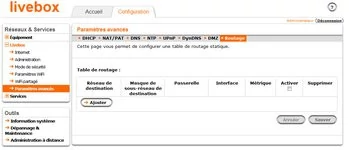

Concernant l'ultime onglet « Routage », vous y trouverez un tableau permettant de mettre en place une table de routage statique. Il vous faudra renseigner l'adresse IP de destination ainsi que le masque de sous-réseau, la passerelle, la métrique, et choisir entre une interface LAN et WAN.

Accueil

Si le firmware SoftAtHome dispose dans les grandes lignes des mêmes fonctionnalités que celui présent dans les Livebox 2 Sagem, son interface elle est complètement différente. Voilà pourquoi nous allons vous guider dans son utilisation. Pour rappel ce firmware est voué, d'après Orange, à remplacer celui des Livebox Sagem.

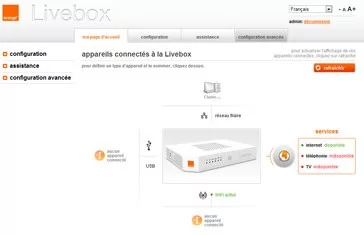

Dès la page d'accueil, le lifting subit par l'interface est net si l'on compare à celle des Livebox 2 Sagem. Vous pourrez y consulter d'un coup d'œil les appareils actuellement connectés à votre box, directement en Ethernet, en WiFi ou encore en USB. En cliquant directement sur l'icône d'un appareil, il vous sera possible de définir son type (ordinateur, console, télé...) et de le renommer. Concernant l'USB, lorsqu'une clé est connectée un bouton « accéder à mes fichiers » ouvrira une fenêtre où vous pourrez copier/coller un chemin d'accès afin d'atteindre le contenu de votre clé depuis l'explorateur. Grande nouvelle, la Livebox 2 ZTE est compatible avec le format de fichiers NTFS de vos supports de stockage (ce n'est pas le cas du modèle Sagem). Vous aurez aussi la possibilité dans cette page d'accueil de consulter l'état du WiFi et de vos services (Internet, téléphonie et TV).



Avant de pouvoir accéder aux onglets « configuration », « assistance » et « configuration avancée », qui sont d'ailleurs accessibles en haut ou à gauche de l'interface, il va falloir vous identifier. Une fenêtre pop-up va s'ouvrir lors du clic sur l'un de ces trois onglets, vous invitant à entrer votre identifiant et votre mot de passe, qui sont admin/admin par défaut comme vous le rappelle le texte d'info à côté.

Configuration - réseau sans fil

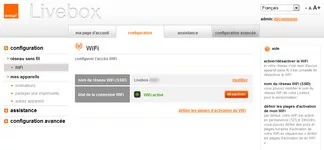

Lors du clic sur l'onglet « configuration », c'est la gestion simple du WiFi qui apparait en premier. Dans cette partie vous pourrez consulter et modifier le nom de votre réseau sans fil, l'activer ou le désactiver, et surtout mettre en place des plages horaires durant lesquelles le WiFi sera activé ou non. Notons que le réglage de cette grille se fait en heures.

Configuration - mes appareils

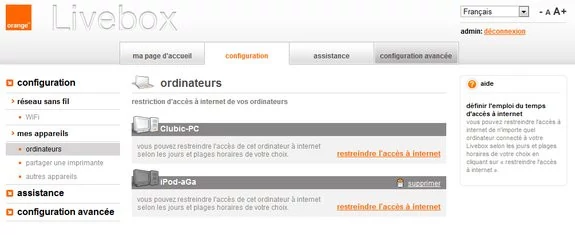

Dans l'entrée « mes appareils », il vous sera possible, grâce aux sous-entrées « ordinateurs » et « autres appareils », de gérer l'accès à Internet de vos différents périphériques. Encore une fois, comme pour le WiFi, la mise en place d'une grille horaire est possible. Une fonctionnalité qui peut être utile pour empêcher vos enfants de surfer trop tard, par exemple. La sous-entrée « partager une imprimante » n'est quant à elle là que pour vous rappeler les différentes étapes nécessaires au partage d'une imprimante sur votre réseau via le port USB de la Livebox.

Assistance - Livebox

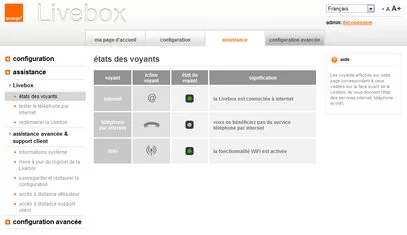

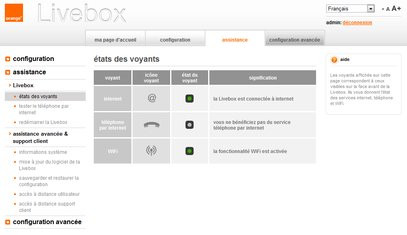

Dans la catégorie « Livebox » de la partie « assistance » il vous sera possible tout d'abord de consulter l'état des voyants de votre box, pratique si celle-ci n'est pas dans un endroit accessible. De plus la signification de cet état est directement indiqué.



Concernant le téléphone, tout se passe dans la seconde sous-entrée « tester le téléphone par internet ». Vous pourrez faire sonner le téléphone relié à votre box, consulter votre numéro et ... c'est tout.

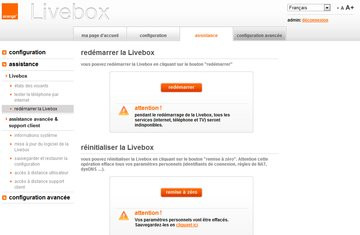

La dernière sous-entrée « redémarrer la Livebox » vous autorisera en effet à... redémarrer la box, mais aussi à la réinitialiser à son état usine. Ces deux actions peuvent aussi être réalisées directement sur la box via les boutons cités en début de guide.

Assistance avancée & support client

Si vous êtes à la recherche d'informations sur votre Livebox, c'est dans « informations systèmes », elle même présente dans la rubrique « assistance avancée & support client » qu'il faut vous rendre. Ici sont regroupées au travers de sept onglets toutes les données techniques de votre box. De la VoIP à la TV, en passant bien évidemment par l'ADSL (avec notamment les caractéristiques montantes et descendantes de votre ligne), le WiFi ou encore le LAN, tout y est indiqué.

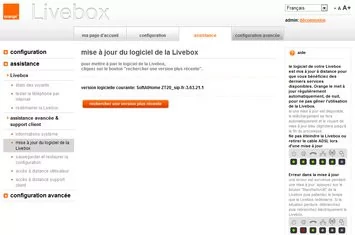

Autres possibilités intéressantes disponibles dans l'assistance avancée, celle de pouvoir mettre à jour le firmware de sa Livebox et celle de sauvegarder et restaurer la configuration de cette dernière. La mise à jour logicielle, bien que déployée de manière automatique selon un calendrier défini par Orange, peut être forcée grâce à un bouton (utile notamment si votre Livebox est restée déconnectée un bon moment). Pour la sauvegarde, il vous sera possible de créer un fichier contenant vos différents réglages. Ceci peut permettre non seulement de les insuffler dans une autre box, mais encore de posséder une sauvegarde opérationnelle qui vous permettra de parer à toute mauvaise manipulation afin de revenir à un état opérationnel.

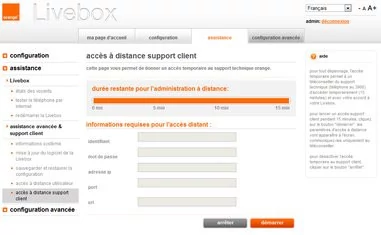

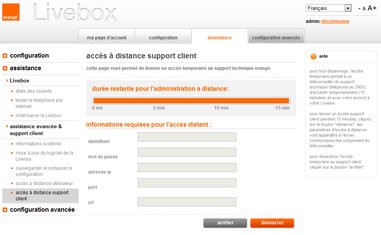

Pour terminer ce chapitre concernant la configuration basique de votre Livebox 2 ZTE, penchons-nous sur les possibilités d'accès à distance. Toujours dans l'entrée « assistance avancée & support client », vous pourrez en effet via deux sous-entrées configurer un accès à distance pour un utilisateur ou pour le support client. Pour la première possibilité, il vous suffira d'entrer un identifiant, un mot de passe et un port (10000 par défaut) pour générer une URL que vous n'aurez plus qu'à entrer dans votre navigateur depuis n'importe quel PC pour accéder à la configuration de votre Livebox à distance. Pour le support client c'est encore plus simple, il suffit d'appuyer sur le bouton « démarrer » pour permettre l'accès à votre box au support technique d'Orange pendant 15 minutes maximum.

Le Wi-Fi avancé

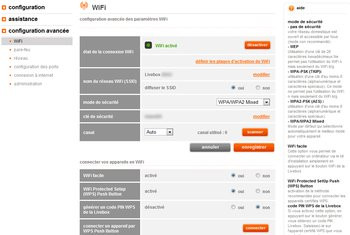

Première entrée des six constituant ce menu « configuration avancée » : le WiFi. En plus des possibilités déjà présentes dans la configuration basique (activer/désactiver le WiFi avec gestion de plages horaires et possibilité de changer le nom du réseau), se trouvent ici d'autres fonctionnalités. C'est notamment dans cette entrée que vous pourrez modifier le mode de sécurité ainsi que la clé associée, choisir un canal différent de celui proposé par défaut, ou encore décider de diffuser ou non le SSID sur le réseau. De plus, s'y trouvent aussi les cases permettant d'activer le WiFi facile et le WPS. Pour rappel le WiFi facile autorise un appareil, après y avoir installé le logiciel fourni par Orange, à se connecter à la Livebox sans avoir à saisir la clé. Le WPS donne quant à lui la possibilité à un périphérique compatible WPS (ou à un PC sous Windows 7) de se connecter lui aussi sans avoir à entrer la clé, juste en appuyant sur le bouton WiFi de la box.

Pare-feu

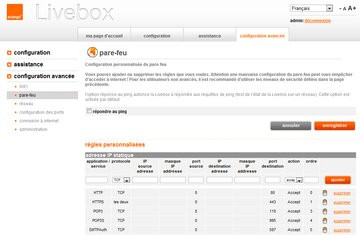

Si vous désirez modifier le niveau de filtrage de votre Livebox, il vous faudra aller dans l'entrée « pare-feu ». Dans celle-ci vous aurez le choix entre trois niveaux prédéfinis de protection : faible (en l'occurence aucune), moyen ou élevé. Autre possibilité : mettre en place un filtrage personnalisé. Si vous optez pour ce choix, il vous faudra quelques connaissances, notamment au niveau des services, protocoles, ports et autres IP. Notons qu'une case permet d'autoriser ou non la box à répondre aux requêtes de Ping.

Réseau

Partie centrale de cette rubrique « configuration avancée » : le réseau. C'est dans cette sous-rubrique que vous pourrez configurer un grand nombre d'éléments de votre Livebox. Dans l'onglet « DHCP » vous aurez la possibilité de désactiver cette fonction (permettant pour rappel d'attribuer des adresses IP à vos périphériques de manière automatique) et de modifier l'adresse IP de la Livebox, le masque de sous-réseau de votre LAN ou encore la plage d'adresses IP que ce dernier couvre. Toujours dans cet onglet, vous pourrez aussi affecter une adresse IP statique à un périphérique grâce au bouton « ajouter » en bas de page. Cette dernière possibilité peut s'avérer particulièrement utile notamment lors de l'ouverture d'un port d'un périphérique.

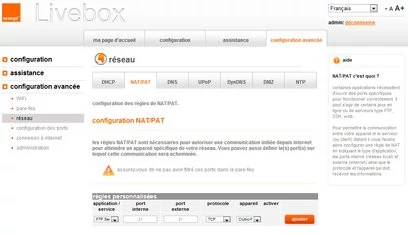

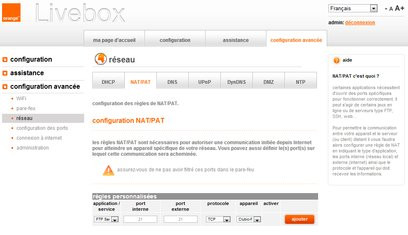

Concernant l'ouverture de ports, c'est dans l'onglet « NAT/PAT » que ça se passe. Le premier menu déroulant vous permettra d'ouvrir simplement certains des protocoles les plus utilisés comme le HTTP(S), FTP et autres Telnet, mais aussi d'ajouter une application à la main en choisissant « nouveau... ». Une fois l'application ou le service choisis, vous n'aurez plus qu'à entrer les ports interne et externe correspondants, choisir le protocole TCP, UDP ou les deux (ce choix dépend de l'application/service), puis pointer vers l'équipement ou l'adresse IP concernée. Notez que pour que cela fonctionne, il faudra que le périphérique ciblé dispose d'une adresse IP fixe. Un redémarrage de la Livebox peut être nécessaire.



D'ailleurs, concernant l'ouverture de ports, l'entrée « UPnP » (Universal Plug and Play) vous permettra de voir quels ports la box a ouverts de manière automatique à la demande des programmes. Cette fonction peut être désactivée au besoin si l'on souhaite renforcer la sécurité de son réseau ou limiter certains abus.

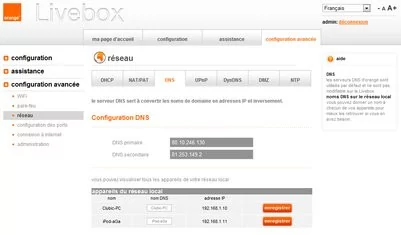

Si sur la Livebox 2 Sagem il est possible de remplacer les serveurs DNS d'Orange pas ceux de son choix, sur cette ZTE cela s'avère tout simplement impossible. Dans l'onglet « DNS » vous ne pourrez qu'assigner un nom DNS aux périphériques de votre réseau pour les retrouver plus aisément.

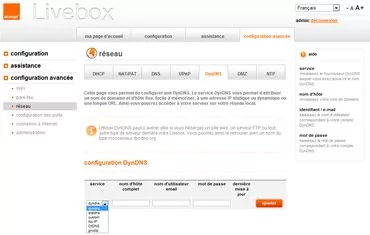

Pour conclure sur les noms de domaine, penchons-nous sur l'entrée « DynDNS ». Pour rappel le DynDNS permet de profiter d'une redirection depuis un nom de domaine personnalisé vers l'adresse IP de votre box, un serveur FTP ou autre, grâce à plusieurs services au choix : DynDNS, DtDNS, statdns, No-IP, gnudip ou un personnalisé. Cette entrée est donc plus fournie en choix sur cette version ZTE que sur la version Sagem. La configuration est relativement simple : choisir un service (sur lequel vous vous serez inscrit au préalable), puis saisir le nom d'hôte désiré, le nom d'utilisateur et son mot de passe. Après avoir cliqué sur « ajouter », il ne reste plus qu'à la box de mettre à jour automatiquement l'adresse IP assignée au nom de domaine dès que celle-ci change.



Si vous désirez ouvrir complètement une machine à l'extérieur (aucun filtrage ni pare-feu) , il vous est possible d'opter pour la fonction DMZ de la Livebox. Grâce à celle-ci vous pourrez donc rendre complètement accessible un périphérique (après lui avoir assigné une adresse IP statique) afin de pouvoir notamment interagir avec lui depuis l'extérieur. Même sans aucune protection, l'appareil choisi ne mettra pas en péril la sécurité du reste de votre réseau puisqu'il en sera isolé. Si vous devez modifier le fuseau horaire de votre Livebox, c'est dans l'entrée « NTP » qu'il se règle.

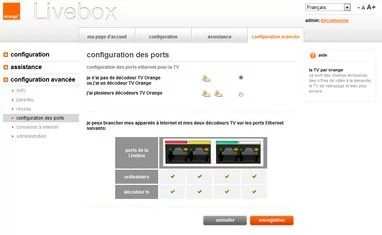

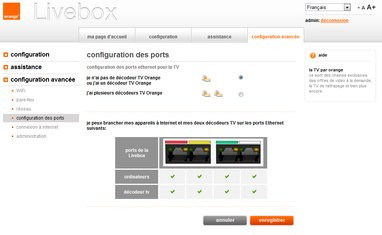

L'entrée « configuration des ports » concerne ici les ports physiques présents sur le boitier. Dans celle-ci, vous pourrez indiquer si vous possédez plusieurs décodeurs TV Orange et obtenir ainsi un schéma permettant de savoir où vous pourrez brancher ou non ordinateurs et décodeurs TV. Rappelons qu'avec un seul décodeur, vous pouvez brancher celui-ci sur n'importe quelle prise RJ45, la Livebox 2 opérant en mode full-routé. Dans « connexion à internet », la première page à s'afficher lors de la toute première connexion de la Livebox, vous pourrez sélectionner votre type de ligne (ADSL ou fibre) et indiquer votre identifiant de connexion et mot de passe. L'ultime entrée « administration » vous donnera tout simplement la possibilité de changer le mot de passe d'administration de la box.
