Acquisition vidéo : quatre boîtiers en test !

Aurélien Audy
09 août 2013 à 16h35
0
Pour immortaliser ses exploits sur le dernier jeu vidéo en vogue et éventuellement les partager sur des plateformes type YouTube ou des réseaux sociaux, le meilleur allié qu'on puisse trouver, c'est un boîtier d'acquisition (ou capture) vidéo. Il devient même indispensable quand le terrain de jeu est sur console, où si le PC n'est pas assez insatiable pour digérer une capture 100 % logicielle. Nous avons testé trois boîtiers externes et une carte interne, tous HD 1080p, à la recherche de la perle rare.

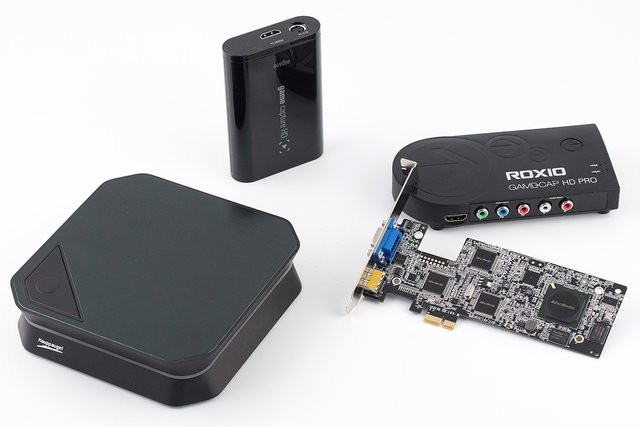

AverMedia, Elgato, Hauppauge et Roxio seront nos quatre protagonistes de ce dossier. Oui, il manque - cruellement - Blackmagic Design et son Intensity Shuttle USB 3.0. Le produit est demandé, lorsqu'il arrivera à la rédaction nous tâcherons de mettre ce dossier à jour au plus vite. Mais les enseignements apportés par cette sélection sont déjà bien forts. Il faut en effet s'atteler à la question de la capture vidéo avec quelques bagages pour éviter les déconvenues. Connectique, formats et codecs, protection HDCP, pass-through, etc. Autant d'aspects qu'un manque de connaissance peut transformer en désillusions. Aussi, avant d'en venir aux tests des produits, quelques explications s'imposent.



Les joies du HDCP
Pour commencer, parlons connectique. Sur PS3, c'est assez simple : la protection HDCP appliquée à la lecture de films Blu-ray comme aux jeux vidéo, via HDMI, condamne à utiliser la sortie propriétaire Sony A/V Multi Out, qui n'est autre que du YUV (YPbPr). Cette connectique, également appelée composante (component en anglais) est de type analogique : on perd donc un peu en qualité, conversion oblige, par rapport à du HDMI. Cela se traduit essentiellement par une netteté moindre de l'image. Mais la connectique composante sait véhiculer, contrairement à ce qu'on lit à gauche et à droite sur le Web, un signal en 1080p à 60 Hz (c'est-à-dire 60 images par seconde). Ce sont les téléviseurs ou les boîtiers d'acquisition qui peuvent brider l'entrée composante à du 1080i. Depuis une Xbox 360 (la génération équipée de HDMI et correctement mise à jour), la capture peut se faire directement en HDMI, Microsoft n'ayant pas voulu étendre la protection HDCP aux flux de jeux. Un bon point ! Ceci étant aussi valable pour l'univers des PC. Notez que certains fabricants de cartes d'acquisition vidéo fournissent tous les câbles, d'autres pas. Vérifiez donc bien le contenu de la boîte.

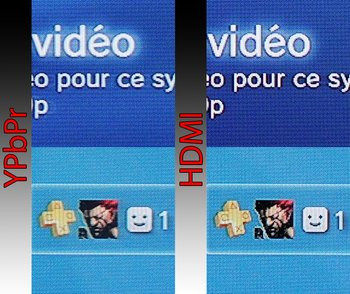

Le YUV versus l'HDMI


Maintenant, pour jouer dans de bonnes conditions, le pass-through (ou pass-thru) doit se montrer à la hauteur. De quoi s'agit-il ? Tout simplement du rôle de passerelle que joue le boîtier, qui vient se brancher entre la console et l'affichage (télé ou moniteur). Un pass-through efficace doit supporter un flux en 1080p à 60 im/s pour ne pas dégrader la fluidité des images. Ce, indépendamment du potentiel de capture. Nous verrons que ça n'est pas toujours le cas. Enfin, pour faciliter le partage, outre les options proposées dans le logiciel qui accompagne le boîtier d'acquisition (publication sur YouTube, sur les réseaux sociaux, diffusion en direct sur des plateformes comme Twitch, etc.), il faut veiller au format de l'encodage. Tous les boîtiers ne sont pas égaux dans ce domaine : certains livrent des fichiers MP4 encodés en H.264/AVC prêts à l'emploi, d'autres sortent des conteneurs .TS ou .M2TS qui devront être convertis. Les qualités d'encodage varient par ailleurs.

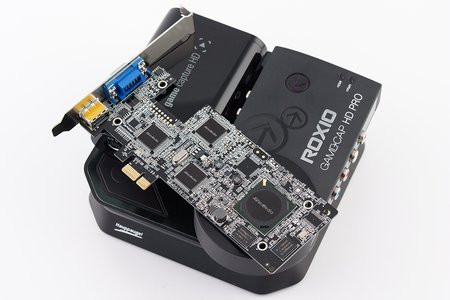

 AverMedia Game Broadcaster HD (C127)Elgato Game Capture HDHauppauge HD PVR 2 GEPRoxio Game Capture HD Pro
Caractéristiques des cartes vidéo
Résolution max de capture1080p à 30 im/s
720p à 60 im/s
1080p à 30 im/s
720p à 60 im/s
1080p à 30 im/s
720p à 60 im/s
1080p à 30 im/s (HDMI)
1080i à 60 im/s (YUV)
720p à 60 im/s
Pass-through1080p à 30 im/s1080p à 60 im/s1080p à 60 im/s1080i à 60 im/s (en YUV)
1080p à 60 im/s (en HDMI)
EncodageVidéo : H.264/AVC
à 20 Mbps (MP4)
Audio : AAC 128 kbps
Vidéo : H.264/AVC
à 30 Mbps (MP4)
Audio : AAC 216 kbps
Vidéo : H.264/AVC
à 14 Mbps (Mpeg-2 TS)
Audio : MP2 à 192 kbps
Vidéo : H.264/AVC
à 15 Mbps (M2TS)
Audio : AAC à 219 kbps
Connectique entréeHDMI, VGA avec adaptateur composanteHDMI, A/V Playstation 3HDMI, A/V composante, S-Vidéo, audio optiqueHDMI, composante, audio RCA
Connectique sortieNonHDMIHDMIHDMI, composante
InterfacePCI-EUSB 2.0USB 2.0USB 2.0
Dimensions164 x 120 x 20 mm109 x 73 x 24 mm152 x 152 x 38 mm153 x 79 x 25 mm
Poids74 g142 g340 g150 g
Logiciel(s) fourni(s)AverMedia RECentralGame Capture HDHaupaugge Capture ou ArcSoft ShowBizRoxio Game Capture HD Pro
Câble(s) inclusAdaptateur VGA/composante, adaptateur RCA/mini jack, jack 3,5 mmHDMI, Playstation 3, USBHDMI, Playstation 3, adaptateur composante/HDMI, USB, adaptateur secteurUSB
Configuration recommandéeIntel Core i5 750 ou équivalent AMD
2 Go de RAM
Carte son
Carte graphique dédiée
CPU double coeur
@ 2,0 GHz
4 Go de RAM
CPU simple coeur
@ 3,0 GHz
ou multi coeur 2,0 GHz
1 Go de RAM
Intel Core 2 Duo 2,3 GHz
AMD Athlon X2 64 2 GHz (config minimum)
2 Go de RAM
2 Go de stockage (+10 Go pour l'enregistrement)
PrixA partir de A partir de A partir de A partir de


Nous avons conduit nos tests sur la configuration suivante :

  • Carte mère Asus P8Z77-V,
  • Processeur Intel Core i3 2100 @ 3,1 GHz,
  • 4 Go de DDR3,
  • Carte graphique AMD Radeon HD R7950,
  • SSD système Intel 520 series,
  • Disque dur Maxtor Sata 3.0 Gb de 250 Go.
