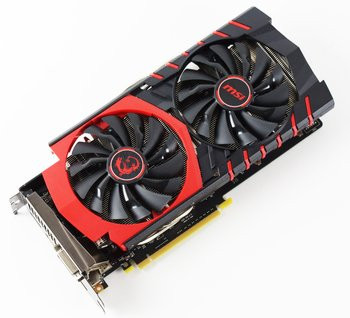

NVIDIA GeForce GTX 960 : MSI Gaming en test

30 janvier 2015 à 17h30
0
0
Et de trois ! NVIDIA poursuit ses déclinaisons de l'architecture graphique Maxwell et lance une nouvelle référence milieu de gamme avec la GeForce GTX 960. Après avoir adressé le bas de gamme avec la mal nommée GeForce GTX 750 Ti, puis le haut de gamme avec les GeForce GTX 970 et 980 à la rentrée dernière, NVIDIA s'essaie donc à la démocratisation de sa première génération de puces DirectX 12.

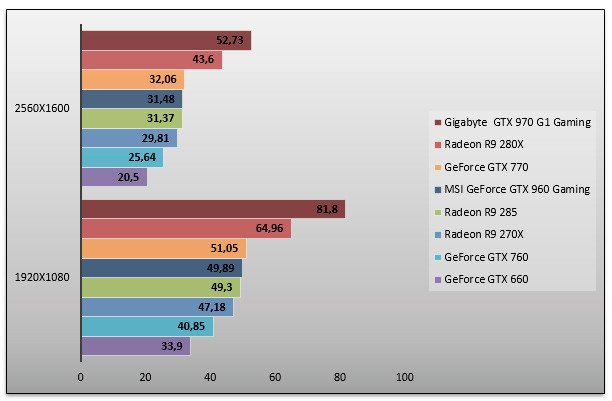

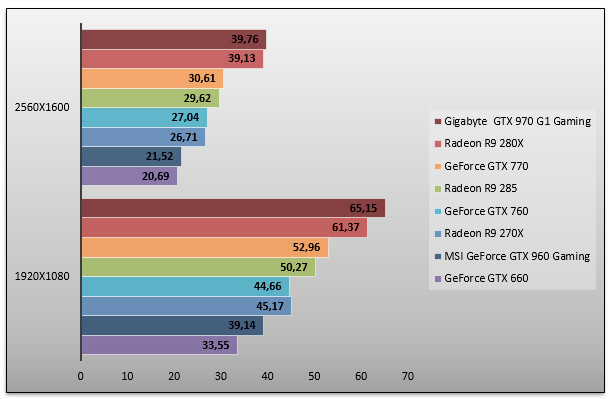

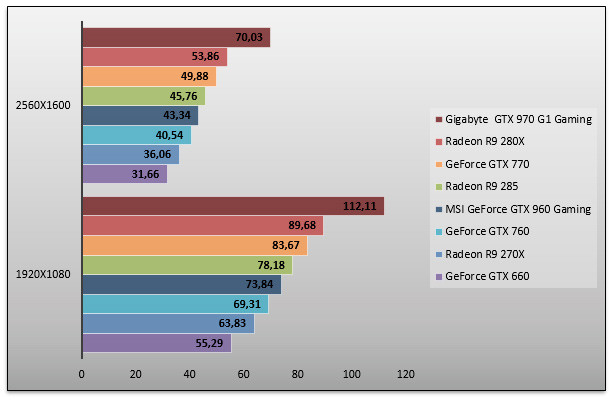

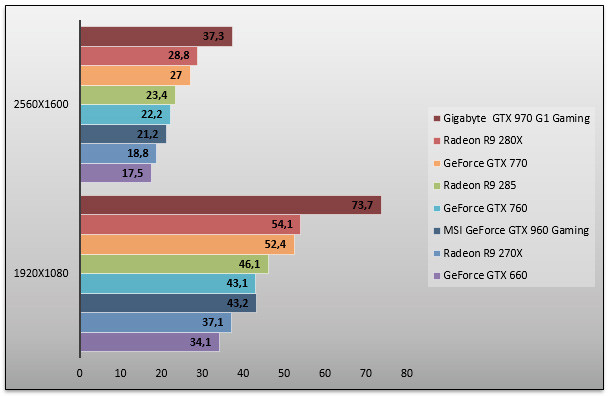

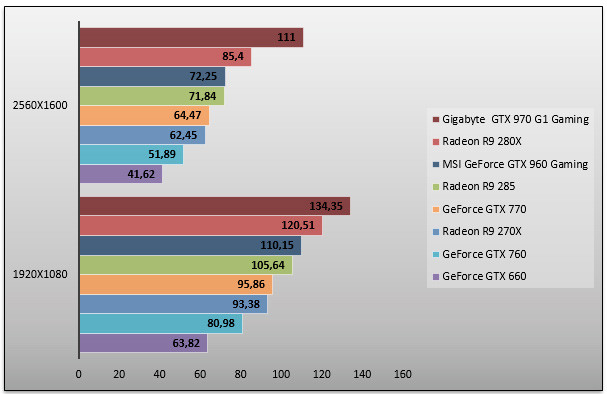

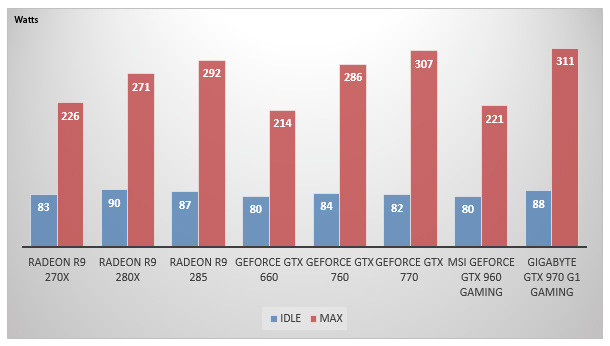

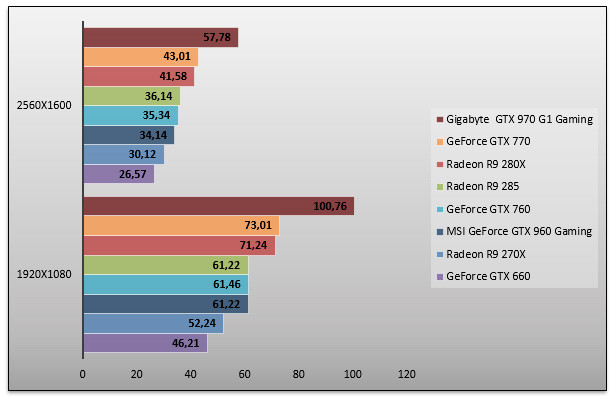

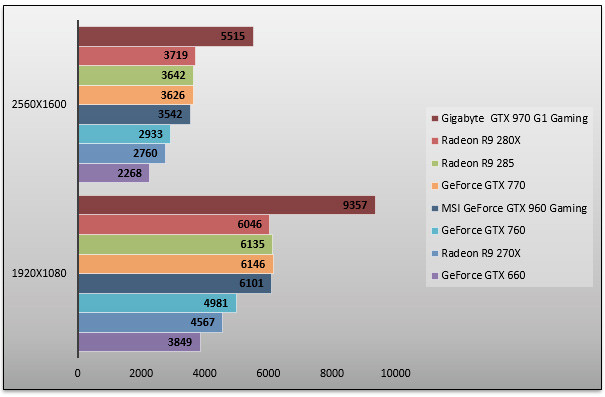

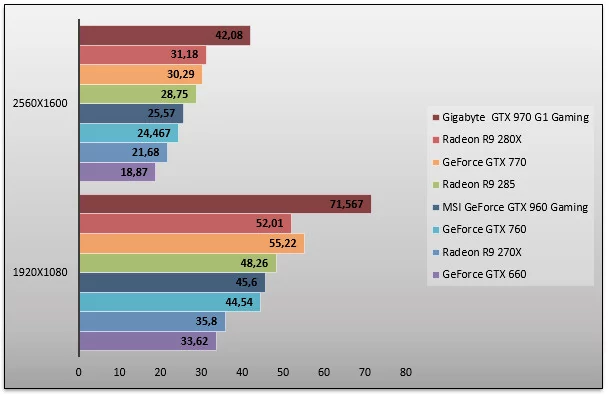

Avec pour objectif avoué de remplacer la GeForce GTX 760, la nouvelle venue est annoncée par NVIDIA à un tarif moyen de 200 euros TTC. Ce qui la place de fait en concurrence avec les Radeon R9 285 et Radeon R9 280X notamment, d'AMD. Nous aurons bien sûr à cœur de vérifier le comportement de la GeForce GTX 960 face aux Radeon mentionnées. Et NVIDIA d'insister, comme au lancement de la GeForce GTX 750, sur le rapport performance par watt de la carte, face à une GeForce GTX 660, ancienne référence milieu de gamme de la marque.



Au cœur de la GeForce GTX 960 : le GM206

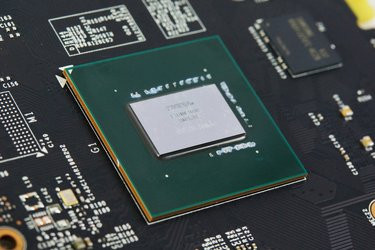

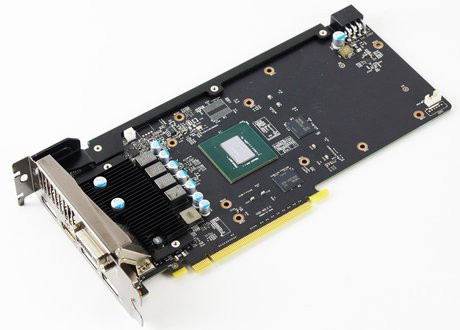

On retrouve au sein des GeForce GTX 960 une nouvelle puce répondant au doux nom de GM206. Tandis que les GeForce GTX 970 et 980 sont équipées d'une puce GM204, NVIDIA a donc concocté une puce plus modeste. Celle-ci reprend l'intégralité des caractéristiques de l'architecture Maxwell mais est évidemment plus simple : pour schématiser, la puce GM206 est l'équivalent d'un demi GM204.

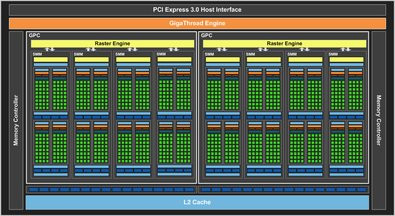

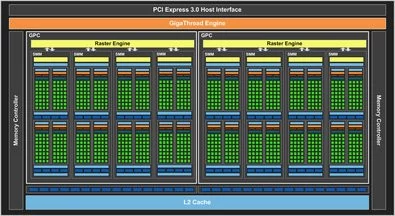

Concrètement, la puce est découpée en larges unités, les GPC ou Graphic Processor Cluster. Quand le GM204 des GeForce GTX 970 et 980 compte quatre GPC, le GM206 de la GeForce GTX 960 n'en compte plus que deux. Au sein de chaque GPC on retrouve les SMM, ces blocs renfermant les unités de calcul de la puce. Ceux-ci ont été rationalisés lors de la conception de l'architecture Maxwell pour gagner en efficacité : chaque SMM est partitionné en quatre blocs munis chacun de 32 cœurs d'exécution CUDA. Avec deux GPC contenant quatre SMM, la puce GM206 dispose de 1024 processeurs de flux CUDA (le GM204 en totalise le double tout pile, soit 2048).



Côté unités ROP, la configuration du GM206 permet à NVIDIA de proposer 32 unités : la carte devrait ainsi bien se comporter en hautes résolutions alors que le contrôleur mémoire est, lui, plus limité. On devra faire avec un contrôleur mémoire 128 bits... Ce n'est pas très sexy pour une carte destinée aux joueurs et ici, NVIDIA met en avant de nouveaux algorithmes permettant de réduire l'empreinte des informations stockées en mémoire, avec notamment la technique dite de codage différentiel pour les couleurs : une fonctionnalité introduite par AMD il y a quelque temps avec sa puce Tonga, alias Radeon R9 285. Selon NVIDIA cet algorithme entrainerait un gain de 25% sur la bande passante mémoire. Ce qui conduit la marque à communiquer une bande passante mémoire effective, une donnée purement marketing que nous ne cautionnerons jamais, préférant nous reporter à une bande passante mémoire réelle.

Du côté de la mémoire cache enfin, la puce GM206 propose 1 Mo de cache de second niveau. Là encore, c'est deux fois moins que le cache des GeForce GTX 980 en GM204. Rappelons enfin que le GM206, tout comme le GM204, est censé être prêt pour DirectX 12, la prochaine version de l'API graphique de Microsoft attendue avec Windows 10.

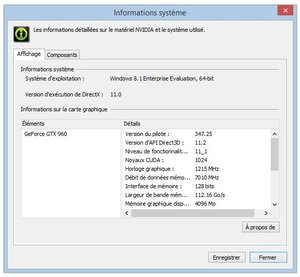

 Radeon R9 270XRadeon R9 280XRadeon R9 285GeForce GTX 760GeForce GTX 960
InterfacePCI-Ex. 16x - Gen3PCI-Ex. 16x - Gen3PCI-Ex. 16x - Gen3PCI-Ex. 16x - Gen3PCI-Ex. 16x - Gen3
Gravure0,028 µ0,028 µ0,028 µ0,028 µ0,028 µ
Transistors2,8 Milliards4,3 Milliards5 Milliards3,54 Milliards2,9 Milliards
T&LDirectX 11.2DirectX 11.2DirectX 11.2DirectX 11DirectX 12
Stream Processors12802048179211521024
Unités ROP3232323232
Unités de texture801281129664
Mémoire embarquée2048 ou 4096 Mo3072 Mo2048 Mo2048 Mo ou 4096 Mo2048 Mo
Interface mémoire256 bits384 bits256 bits256 bits128 bits
Bande passante179 Go/s288 Go/s176 Go/s192 Go/s112 Go/s

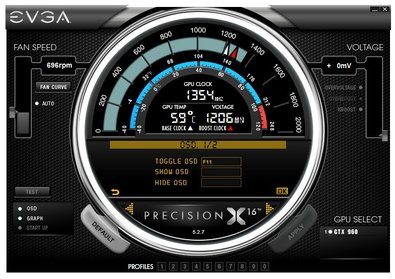

Fréquence GPU1050 MHz1000 MHz918 MHz980 MHz (base)1126 MHz (base)
Fréquence Stream Processors1050 MHz1000 MHz918 MHz980 MHz (base)1126 MHz (base)
Fréquence mémoire1400 MHz - GDDR51500 MHz (GDDR5)1375 MHz - GDDR51502 MHz - GDDR51750 MHz - GDDR5
