MSI MS-6309

01 juin 2018 à 15h36
0
La MS-6309 est la suite logique de la MS-6199VA. Cette première carte mère équipée du chipset VIA Apollo Pro 133 (Northbridge 693A) est trés décevante par la lenteur de ce chipset mais elle avait le mérite d'être l'une des premières Cartes mères pour processeur Intel avec un FSB de 133Mhz.
Entre temps, VIA est revenu avec une nouvelle évolution de ce chipset l'Apollo Pro 133A (Northbridge 694X), avec comme principale nouveauté le support de l'AGP 4X.

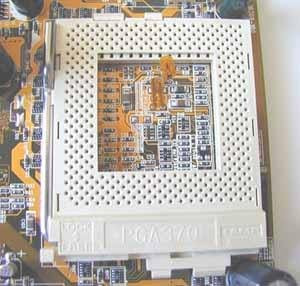

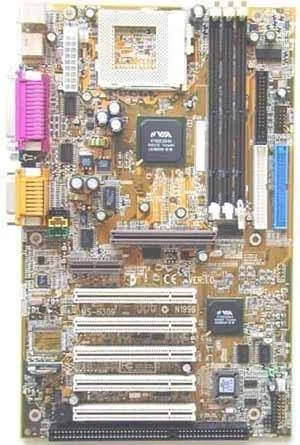

C'est ce chipset que MSI a choisi pour équiper la MS-6309, carte mère résolument tournée vers l'avenir puisque destinée aux Processeurs au format Socket 370 comme les Pentium III FC-PGA, Celeron PPGA et Cyrix III.

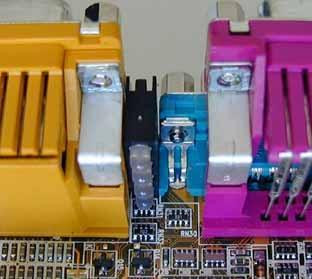

Sur la carte, on retrouve le système D-LED spécifique aux cartes mères MSI. Ce système composé de 4 leds bicolores suit, par un code de couleurs, la procédure de démarrage du système qui vous permettra lors d'un éventuel blocage de déterminer d'où provient la panne et donc d'éliminer un temps de recherche fastidieux.

L'inconvénient principal du D-LED est sa disposition dans le boitier ce qui oblige à l'ouvrir en cas de problème, mais MSI devrait nous proposer vers la fin de l'année une version vocale.

Toujours dans le but de garder le contrôle de votre système, on trouve sur la carte les connecteurs ATX pour vos ventilateurs CPU et système ainsi qu'une sonde thermique déja implantée au centre du Socket 370 ce qui évitera aux novices de se poser la queston "Comment installer cette sonde thermique?".

Contenu de la boite

  • Une carte mère MS-6309
  • Une nappe pour brancher le lecteur de disquette
  • Une nappe IDE UDMA66
  • Un manuel utilisateur entièrement en anglais
  • Un manuel explicatif du système D-LED en 10 langues dont le français.
  • Un CD comprenant :
    -Drivers VIA 4en1 v4.19
    -Drivers audio
    -Software audio
    -PC-illin 98 et mise à jour (anti-virus)
    -Media Ring (téléphonie via internet)
    -Adobe Acrobat Reader (lecture de fichiers au format .pdf)
    -VNC (Virtual Netwok Computing)

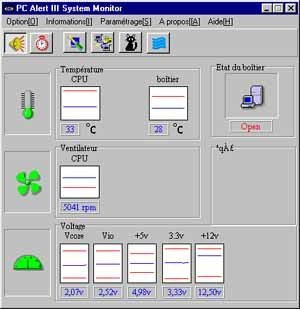

    -MSI PC Alert III en version Client, serveur et utilisateur unique. Ce logiciel est un utilitaire trés complet qui deviendra vite le configurateur ultime et indispensable pour votre carte mère et votre système.
    -MSI DMI Browser, logiciel vous donnant toutes les informations sur votre BIOS.
    -MSI 3D! Turbo II, vous permettra de configurer vos paramètres d'affichage.
    -MSI Mo Speed, vous permettra d'optimiser votre connection internet et vos paramètres modem.
    -Une multitude de manuel de Cartes mères MSI mais bizarrement celui de la MS-6309 est absent.
    -Et enfin en explorant le CD, vous trouverez des Cartes Graphiques, Cartes sons, chipset...

    Le CD est richement fourni et constitue un plus indéniable. Les logiciels sont de bonne facture et simples d'utilisations avec leur interface intuitive. Coté drivers, les versions proposées ne sont évidemment pas les dernières, il est donc recommandé de télécharger les dernières versions sur internet.

    Spécifications

    CPU :
    -Socket 370 pour Processeurs Cyrix III Intel Celeron et Intel Pentium III FC-PGA

    MSI a choisi indubitablement de se tourner vers l'avenir en abandonnant le slot 1 pour le socket 370. Il faut savoir qu'actuellement Intel procède à une mutation de tous ses Pentium vers un format FC-PGA compatible avec le socket 370.

    Chipset :
  • VIA(R)694X chipset (Northbridge).
    -AGP 1X, 2X, 4X
    -support de la mémoire SDRam PC 66/100/133

    l'AGP 4X est la grosse nouveauté de ce dernier chipset VIA.

  • VIA(R)VT82C686A chipset (Southbridge).
    -Fonctions d'économie d'énergie ACPI
    -Compatibilité Directsound Audio AC'97
    -Dual bus Master IDE Ultra DMA33/66
    -Fonctions de gestion d'énergie avancées

    FSB :
    -support des processeurs aec FSB 66/100/133Mhz

    Contrairement à l'i820 d'Intel, VIA n'a pas oublié les possesseurs de Celeron en proposant toujours le FSB à 66Mhz. On peut condamner Intel à ce sujet en pensant que le but était de favoriser l'achat de cartes mères i810 voir l'achat de Pentium III.

    Mémoire vive :
    -3 slots DIMM 168-pin
    -supporte jusqu'à 1.5Go
    -Fonction ECC supportée

    Contrairement au chipset VIA Apollo Pro qui connaissait des problèmes avec les barettes mémoire double face, le VIA Apollo Pro 133A accepte les mélanges de mémoire simple et double face.

    Slots :
    -1 slot AGP 66/133Mhz
    -1 slot AMR (Audio Modem Rising)
    -5 ports PCI 32-bit
    -1 port ISA 16-bit partagé

    MSI a choisi de partager un slot PCI et le slot ISA alors que d'autres ont choisi le partage du slot ISA avec l'AMR ce qui aurait été plus judicieux. D'ailleurs la présence même de ce port ISA est discutable pour une carte mère si récente.

    Ports périphériques :
    -1 port pour lecteur de disquette
    -2 ports IDE UDMA 33/66
    -2 ports série
    -1 port parallèle
    -2 ports USB
    -1 port jeu
    -ports Audio (Line_In, Line_Out, Mic_In) (si option audio)

    Rien d'extraordianire au niveau des ports périphériques proposés. Ils respectent les couleurs imposées par la norme PC99 afin de faciliter leur reconnaissance.

    Audio (en option) :
    -chip ICH intégré Creative CT5880
    -Table d'onde 64 voix
    -Banque son de 4000 sons
    -Support du SPDIF (AC3)
    -Support Microsoft Direct Sound, Direct Sound 3D, Direct Music et A3DAPI

    Le module son bien que de bonne qualité comparé aux chips sons intégrés d'autrefois, ne comblera pas les utilisateurs exigeants. Il est préférable d'avoir sa propre carte son afin de bénéficier des dernières technologies 3D et de pouvoir faire évoluer son système par la suite.

    Bios :
    -Bios AMI
    -Réglage du voltage CPU
    -Réglage fréquence DRAM : Il est possible de régler la fréquence de la DRAM indépendement du FSB du processeur, ceci permettant une compatibilité entre toutes les fréquences de processeurs et de mémoire.
    Dans le tableau suivant vous pouvez observer les différents réglages possibles.


    Petite surprise avec la présence de ce bios AMI. CEs derniers temps nous avons été plus habitués à voir des bios AWARD.

    Configurations de tests

    -Cartes mères MSI MS-6199VA et MS-6309
    -Processeur Celeron 400
    -128 Mo de mémoire PC100
    -Carte graphique Elsa Erazor X² (Drivers NVIDIA 3.68)
    -Lecteur DVD Hitachi GD 5000 IDE (8X-40X)
    -Disque Dur 10.4Go UDMA 66
    -Drivers VIA 4en1 v4.19 (plus rapides que les 4.20)


    Logiciels de tests

    Sandra 2000 : tests CPU, CPU Multimédia, Disque dur, mémoire
    Quake 3 : Démo 1 et Démo 2 en High Quality
    3DMark 2000


    SANDRA 2000

    Test CPU


    Au niveau de la gestion du processeur, les deux chipset VIA se valent avec des résultats similaires.

    Test CPU Multimedia


    Même remarque ici, les deux chipsets gèrent de la même manière les fonctions multimédias du processeur.

    Test Disque dur


    On constate que la MSI 6199VA connait de graves problèmes de gestion des ports IDE et particulièrement l'UDMA 66. La perte de performances est énorme.

    Test mémoire


    C'est ici que la MS-6199VA se comporte le plus mal, les performances s'effondrent. Le VIA Apollo Pro 133 montre ici ce qui est sa principale cause de lenteur.


    QUAKE 3


    Mauvaise gestion de la mémoire et du disque dur, Quake 3 ne pardonne pas ces faiblesses et la MS-6199VA se traine péniblement pour afficher des performances environ 22% inférieures à la dernière née de chez MSI.


    3D Mark 2000


    Même résultat ici, des performances inférieures de 24% pour la MS-6199VA.

    Overclocking

    L'overclocking est devenu une tradition chez MSI, et c'est aussi en grande partie la raison du succés rencontré par leurs produits.

    Par le BIOS, il vous est possible d'accéder aux fréquences de bus suivantes :

  • Spread Spectrum activé :
    Auto,79,85,87.5,90,92.5,95,100,110,115,120,124,129,133,138,168

  • Spread Spectrum désactivé :
    Auto,66.8,100,133,143,147,152,154,157,159,162,166,180,190,200

    Evidemment nous aurions tous préféré une augmentation par pas de 1Mhz mais nous disposons là d'une pléthore de fréquences relativement suffisantes. Il est également possible d'overclocker son processeur à la volée sous Windows sans avoir à rebooter grâce au logiciel Bus Racing fournit sur le CD et inclus dans le logiciel PC Alert III. Le principal avantage de ce dernier est de connaitre pour chaque fréquence de bus système choisie, la fréquence des ports PCI.

    Sur la MS-6309, il m'a été possible d'overclocker le Celeron 400 à 672Mhz (112x6) avec le voltage à 2.2Volts et sans moyen de refroidissement supplémentaires qu'un ventilateur Cooler Master à roulement à billes. Sur la MS-6199VA il ne s'overclockait "qu'à" 600Mhz (100x6) avec le voltage à 2.2Volts.

    Coté mémoire, aucune augmentation notable des performances entre la configuration en 66Mhz et 100Mhz.

    Conclusion

    VIA a rectifié le tir avec son dernier chipset VIA Apollo Pro 133A et cela se fait ressentir lorsque l'on compare les deux cartes MSI.
    LA MS-6309 est résolument une excellente carte mère. Plus évolutive qu'une carte à base d'i820 ne gérant que les FSB 100 et 133Mhz, celle -ci permettra aux possesseurs de Celeron d'évoluer dans le futur vers le Pentium III. De plus, ces derniers devant tous passé sur Socket 370, cela vous permettra de garder cette carte mère plus longtemps.
    Solution économique aussi et ce pour deux raisons :
    la première étant que les chipsets VIA sont moins chers que les chipsets Intel entrainant donc un cout global moins élevé à la vente et enfin grace à l'utilisation de la SDRam PC133 moins cher que la RAMBUS.
    Vous me direz que l'i820 gère aussi la SDRam PC133, bien sûr mais via un second chipset qui fait connaitre quelques problèmes à Intel au niveau de la gestion mémoire.
    Les overclockeurs seront aussi comblés par cette carte, le nombre de fréquences de bus et son excellente stabilité vous permettra de pousser votre processeur dans ses derniers retranchements.
    Comme à son habitude, MSI fournit tout le software nécessaire pour utiliser au maximum les fonctions de sa carte mère et les mises à jour des bios fréquentes montre un suivi de produits sans faille.
    La MSI MS-6309 est résolument la carte qu'il faut aux possesseurs et futurs possesseurs de Processeurs Intel.
